Jak na topné kabely

Jednožilový vs. dvoužilový

Jednožilový kabel (řada PSV) má studené konce na obou stranách. Při pokládce musíte vyjít z instalační krabice pro připojení termostatu a se zachováním rozteče a bez křížení se druhým koncem vrátit na výchozí pozici. Je cenově nejvýhodnější, ale náročnější na rozvržení trasy.

Dvoužilový kabel (řady ADSV a ADPSV) se napájí z jednoho konce, druhý konec končí kdekoli na ploše. Pokládka je jednodušší a rychlejší.

Elektromagnetické pole: oba typy jsou bezpečné, hluboko pod hygienickými limity. Dvoužilový má o něco nižší magnetické pole, zdravotně to ale nerozhoduje - jednožilový PSV proto standardně navrhujeme do všech místností včetně ložnic a dětských pokojů. Náročným zákazníkům, kteří chtějí pole co nejnižší, nabídneme dvoužilový (ADPSV, ADSV).

Podle skladby

• Do betonu / anhydritu: jednožilový PSV nebo dvoužilový ADPSV (robustní plášť, lze kotvit na kari síť, UV odolný).
• Pod dlažbu do tmelu: tenký dvoužilový ADSV do flexibilního lepidla nebo samonivelační stěrky, vhodný i na F-Board.

Doporučujeme: jednožilový topný kabel PSV s ochranným opletením a jádrem ze slaněné rezistence je nejvhodnějším a nejpoužívanějším kabelem do betonu a anhydritu, a to díky vyhovující mechanické odolnosti (třída M2) a ceně o 30 % nižší než u dvoužilového kabelu ADPSV.

Srovnání kabelů podle konstrukce a použití

Slaněný vs. jednoduchý vodič: slaněný (lankový) topný vodič u PSV a ADPSV je pružnější a odolnější vůči mechanické únavě. Tenký ADSV používá jednoduchý vodič, protože musí mít malý průměr, aby se vešel pod dlažbu do tmelu.

Mechanická třída podle normy IEC 60800 udává odolnost proti mechanickému poškození: tenký ADSV pod dlažbu do tmelu je třídy M1 (nízké riziko), robustní PSV a ADPSV do betonu a anhydritu jsou třídy M2 (vyšší riziko).

Všechny topné kabely jsou s ochranným opletením (IP67), takže je lze instalovat i do vlhkých prostor, kde opletení připojíte na ochranné pospojení.

Vyberte správný kabel

Na označené topné prvky v rezidenčních instalacích platí doživotní záruka (s registrací do 6 měsíců od nákupu).

Vhodné skladby

Nechcete počítat ručně? Použijte naši kalkulačku pokládky topných kabelů, která z plochy a požadovaného výkonu navrhne kabel, rozteč i instalační sadu.

Plošný příkon (W/m²) je dán metrovým výkonem kabelu (10, 15 nebo 18 W/m) a roztečí smyček. Například 100 W/m² dosáhnete 10W kabelem s roztečí 10 cm.

Rozteč (cm) = (topná plocha v m² ÷ délka kabelu v m) × 100. Rozteč instalovaného kabelu nesmí být menší než 4 cm a kabely se nesmějí dotýkat ani křížit.

Jaký plošný výkon zvolit

Pro vytápění místnosti vyjděte z tepelných ztrát; instalovaný příkon = 1,2 až 1,4násobek tepelných ztrát.

Maximální příkony podle krytiny

Nechcete vybírat každý díl zvlášť? Hotové sady CablePack obsahují topný kabel, dotykový termostat i příslušenství pro instalaci do betonu a anhydritu - vše v jednom balení. Nevíte si s výběrem rady? Ozvěte se a poradí vám technik, ne operátor.

Elektropříprava je hrubá příprava, kterou udělá elektrikář ještě před izolací a pokládkou kabelu. Bez ní se pokládka zbytečně zdrží.

Přívod a rozvaděč

• Přiveďte samostatný jištěný přívod z rozvaděče k termostatu.
• V rozvaděči rezervujte místo na proudový chránič 30 mA a jistič odpovídající průřezu a příkonu okruhu.
• U ploch nad 2000 W počítejte se stykačem a přívodem CYKY-J 5×2,5 mm² k termostatu (podrobně v kroku Elektrické zapojení).

Průřez přívodu doporučujeme vždy CYKY-J 3×2,5 mm². Proudově by pro okruh do 2000 W (cca 8,7 A při 230 V) stačilo i 1,5 mm², ale silnější 2,5 mm² má dvě praktické výhody:

• Menší ztráty a úbytek napětí - silnější vodič má nižší odpor, takže se ve vedení méně energie „ztrácí" přeměnou na teplo. U topení, které běží mnoho hodin, se tento rozdíl za celou dobu provozu projeví na účtu za elektřinu.
• Vyšší mechanická odolnost - tlustší měděné jádro lépe snese tahání při protahování husími krky, dotahování ve svorkách i běžnou manipulaci na stavbě, takže je menší riziko nalomení nebo poškození vodiče.

Vhodné jednomodulové jističochrániče

Jednomodulové provedení (rozměr běžného jističe) umožní osazení i do plného bytového rozvaděče - záměnou za původní jistič nebo přidáním, bez potřeby místa na vícemodulový chránič. Vyberte podle příkonu okruhu:

Elektroinstalační krabice termostatu

Termostat instalujte do instalační krabice KU68 ve výšce 120-150 cm nad podlahou. Vzhledem k větší hloubce termostatů doporučujeme použít extra hlubokou krabici KU68 (66 mm), aby byl dostatek místa pro vodiče i bezšroubové svorky.

Neumisťujte termostat na vnější ochlazovanou stěnu ani na místo vystavené dlouhodobému slunečnímu záření. Dodržte minimální vzdálenost 60 cm od vany, sprchy nebo umyvadla.

Termostat neinstalujte přímo u dveří ani vedle vypínače osvětlení. Většina termostatů není určena pro montáž do společného rámečku s vypínačem a ve tmě by mohlo dojít k nechtěnému ovládání. Navíc průvan od otevíraných dveří může zkreslovat měření teploty.

Od ostatních vypínačů a zásuvek dodržte minimální odstup 3 cm (viz nákres).

Dva husí krky mezi instalační krabičkou a podlahou

• První trubice (21/16 mm) pro napájecí vodiče topného kabelu, zakončená s přesahem do podlahy minimálně 5 cm od stěny.
• Druhá trubice pro čidlo - husí krk 11,4/8,5 mm protažený min. 50 cm mezi smyčky. Vnitřní průměr 8,5 mm pustí hlavičku čidla, ale zabrání jeho ohýbání při zasouvání. Konec uzavřete měděnou záslepkou - zabrání zatečení stavební směsi (kvůli budoucí výměně čidla) a díky mědi lépe vede teplo na čidlo, takže měří přesněji.
• Poloměr ohybu trubice mezi stěnou a podlahou min. 6 cm.

Značení a dokumentace: přítomnost topného kabelu viditelně vyznačte v rozvaděči nebo připojovací krabici (štítkem) a uveďte ji v elektrodokumentaci. O umístění topné jednotky informujte i ostatní profese na stavbě, aby do plochy nevrtaly a nekotvily. Instalace se řídí ČSN 33 2000-7-753 a ČSN EN 50559.

Doporučeným minimem tepelné izolace pod systémem je 70-80 mm extrudovaného polystyrenu nebo obdobného materiálu; silnější izolace ještě víc omezí únik tepla směrem dolů.

Zatížení kabelu podle izolace: leží-li kabel na separační fólii přímo na tepelné izolaci (nejčastější metoda), řídí se volba izolace výkonem. Do 100 W/m² a topného kabelu 10 W/m je vhodný expandovaný polystyren (EPS); s vyšším výkonem použijte extrudovaný polystyren (XPS) s hliníkovou roznášecí fólií (max. 15 W/m, 160 W/m²).

Separační fólie

Na tepelnou izolaci položte separační PE fólii. Používá se u betonu i anhydritu - celoplošně chrání izolaci před zatečením záměsové vody a u řídkého anhydritu i před jeho vyplavením do izolace.

Dilatace

• Obvod plochy oddělte od svislých konstrukcí dilatační spárou (polystyren, mirelon, do 10 mm).
• Plocha nad 20 m² nebo úhlopříčka nad 7 m - respektujte dilataci podkladu (celek max. 25 m² do 80 W/m²).
• Topný kabel nesmí procházet dilatační spárou - tou vede jen připojovací kabel v ochranné trubce.

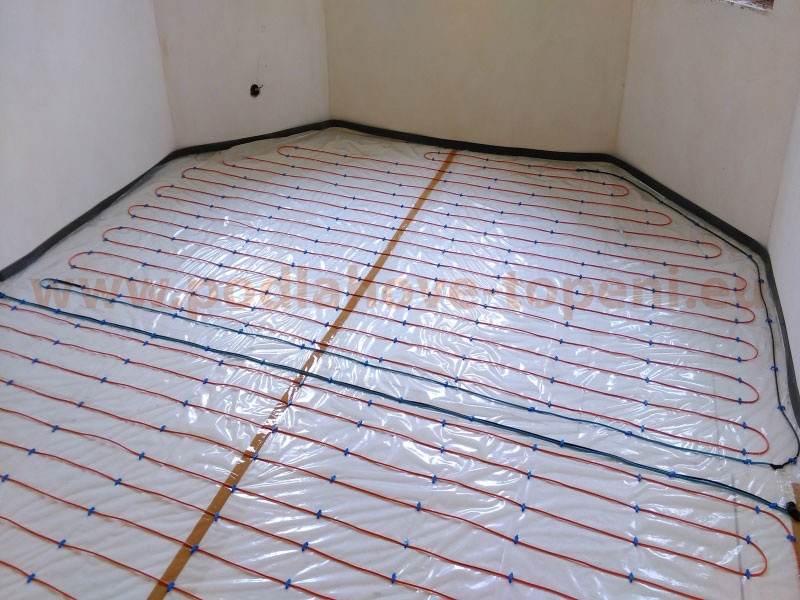

Prostup dilatační spárou řeší už plán pokládky: každá dilatační plocha má vlastní samostatný topný okruh a přes spáru se v ochranné trubici vede pouze napájecí (studený) konec, a to v dostatečné hloubce v tepelné izolaci.

Rekonstrukce bez prostoru na plnou izolaci a jen pro krátkodobý komfort (do 6 h denně)? Použijte desky F-Board (6 nebo 10 mm) do zubové stěrky - kabel se klade přímo na ně bez penetrace.

Kabel rozviňte do meandru podle vypočtené rozteče, pokládejte volně bez napínání a fixujte tak, aby se při zalévání nemohl pohnout.

Tři způsoby pokládky a fixace

Podle skladby podlahy zvolte jeden ze tří obvyklých způsobů, jak topný kabel uchytit:

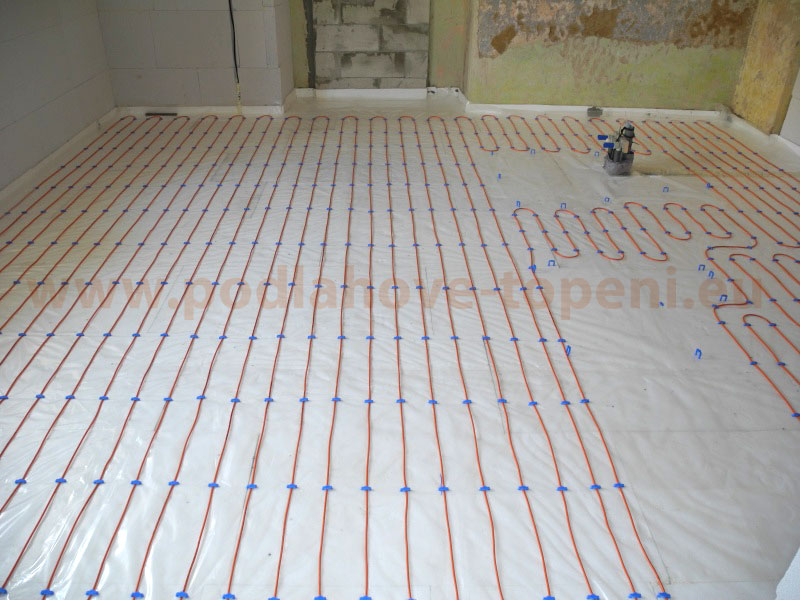

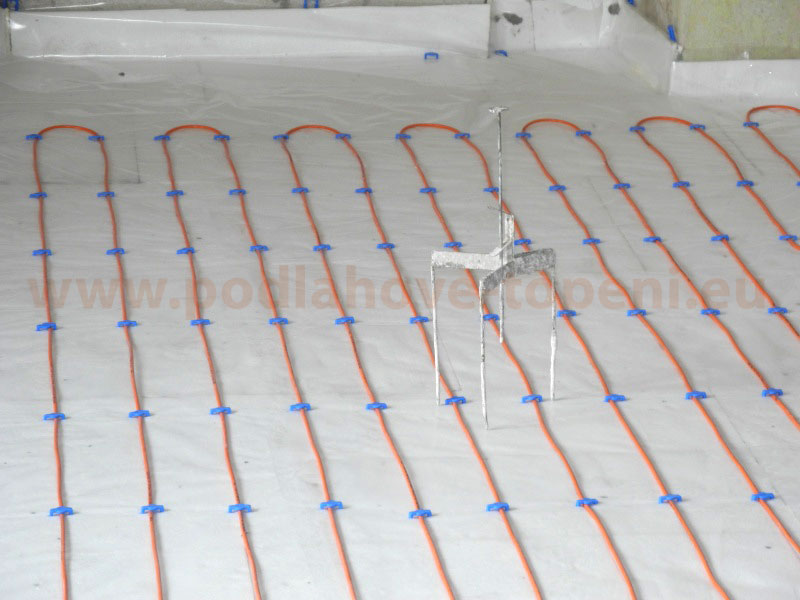

Pokládka na tepelnou izolaci (nejčastější)

Zamačkávání příchytek:

• Ruční montáž - příchytku zamáčknete do izolace zatlačením palcem na její horní plošku. Vyžaduje izolaci silnou alespoň 4 cm.
• Strojní montáž - montážní hůl umožní zarážet příchytky ve stoje tlakem dlaně; hodí se zvlášť do tvrdšího extrudovaného polystyrenu, kde je ruční zamáčknutí obtížné. Používá k tomu určené strojní příchytky (izolace stačí od 3 cm). Do zásobníku hole vložte alespoň 2 svazky (60 ks), aby spolehlivě posouvala.
• Rozteč - obvykle 3-5 ks/m; příchytky dávejte na rovné úseky, ne do vrcholu smyčky (ohybu).

Pro odhad spotřeby počítejte 3,5 ks příchytek na 1 m kabelu.

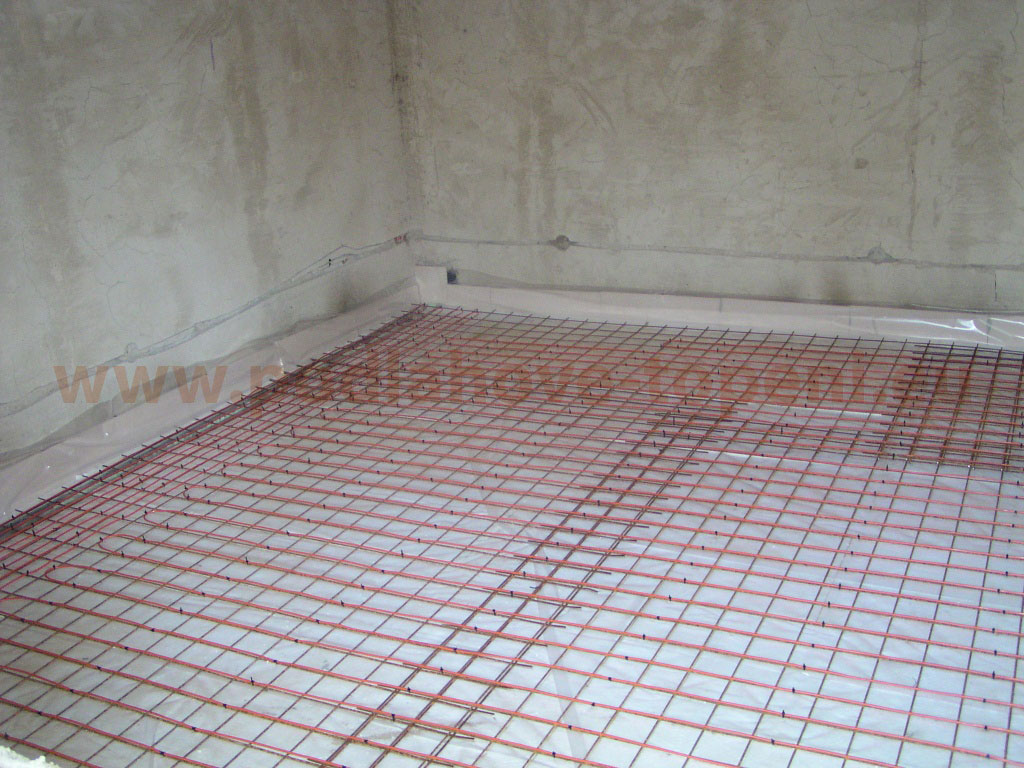

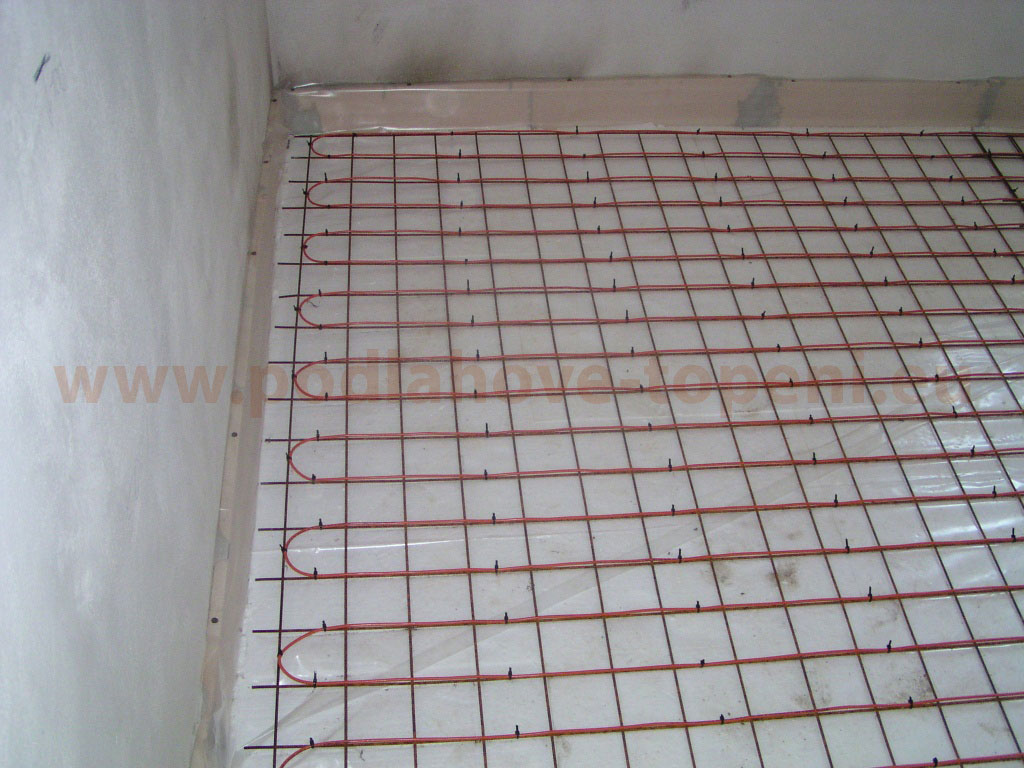

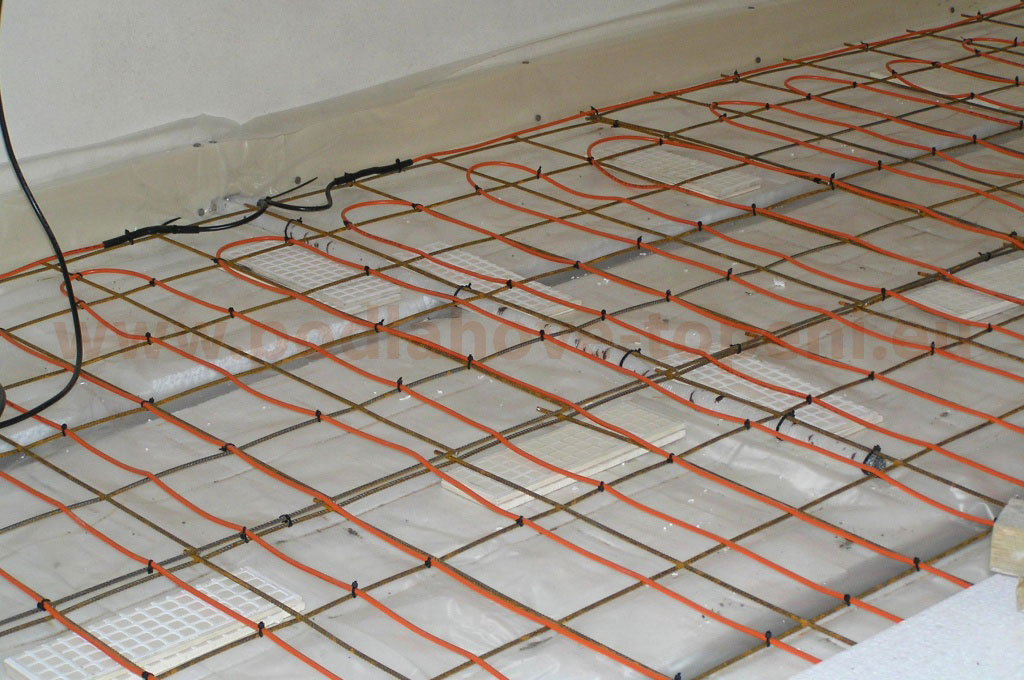

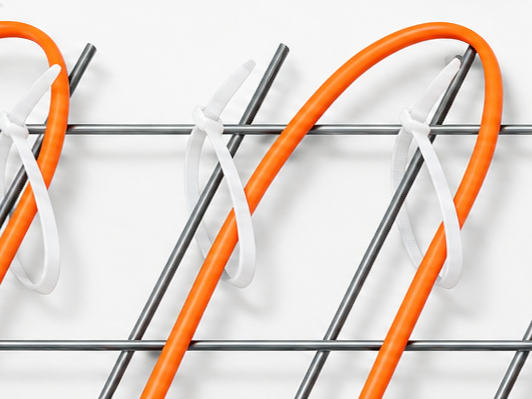

Pokládka na kari síť

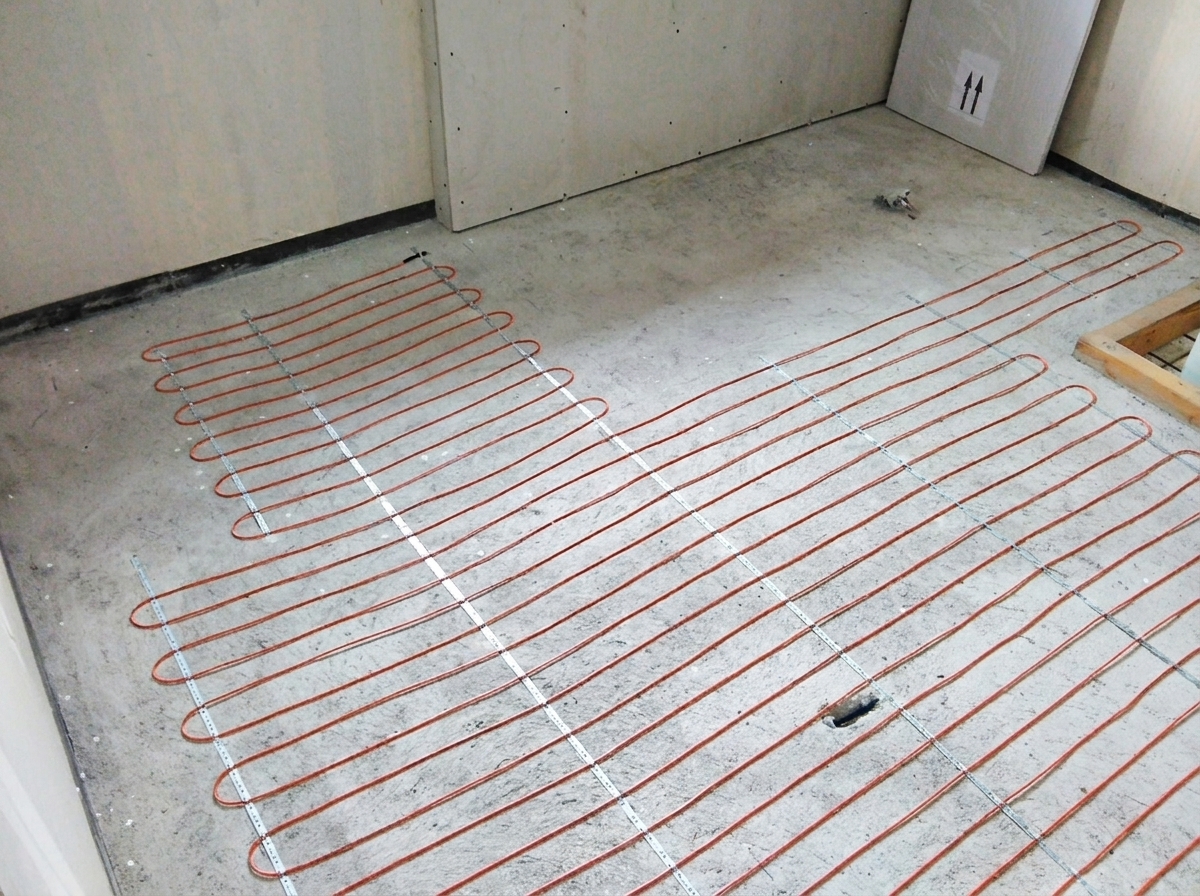

Pokládka na F-Board nebo betonovou desku

Kabel k F-Board nebo betonové desce uchytíte fixačními pásky - vyberte podle prostředí:

Zásady správného uložení

• Rozteč kabelů min. 4 cm (do tmelu 40-100 mm).

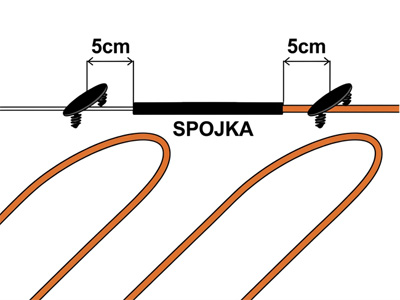

• Spojku (studený konec + topný okruh) samotnou nefixujte - uchyťte jen kabel rovně cca 50 mm před a za ní, min. 200 mm na každou stranu, až pak ohyb. Spojka nesmí být v ohybu.
• Poloměr ohybů plynulý, min. 30 mm.
• Vzdálenost topné části od stěny min. 50 mm.
• Dilatační spára vždy mezi kabely.

Nikdy: kabely se nesmí dotýkat ani křížit, topnou část nezkracujte ani neupravujte (krátit lze jen studené konce), spojku ani kabel nezatahujte do instalační trubky, neinstalujte hřebíky ani vruty, nepřekrývejte fólií či páskou a kabel neveďte dilatací mezi dveřmi ani pod nábytkem bez proudění vzduchu.

Teplota při manipulaci: topné kabely instalujte při teplotě nad -5 °C a nevystavujte je (skladování, instalace ani provoz) teplotám nad 80 °C. Kabel lze k podkladu bodově přichytit páskou, ale bez vzduchových mezer - páskou ho nepřekrývejte po celé délce.

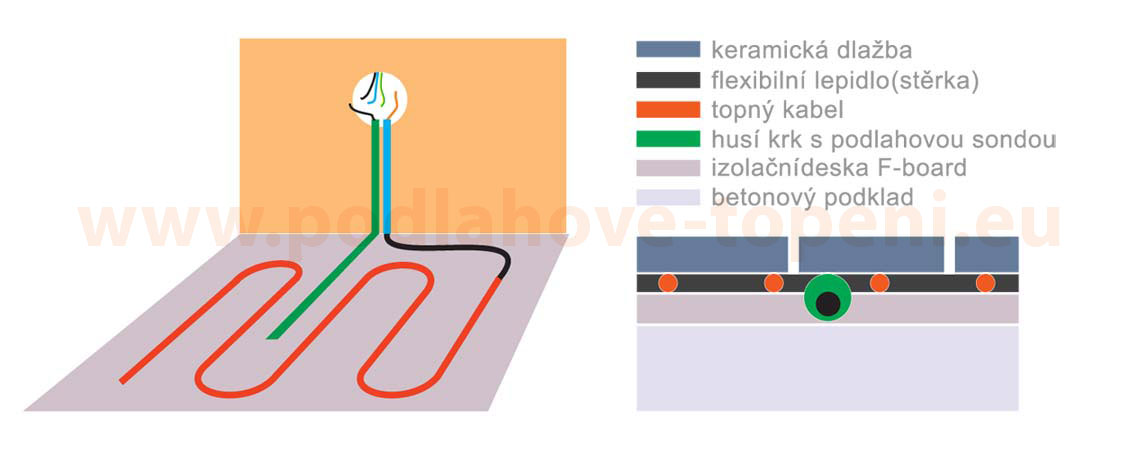

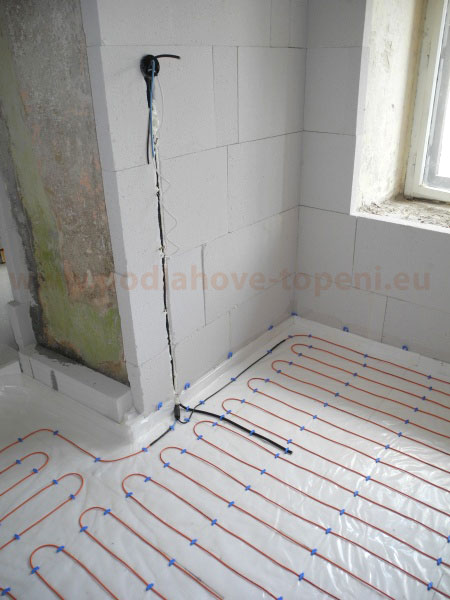

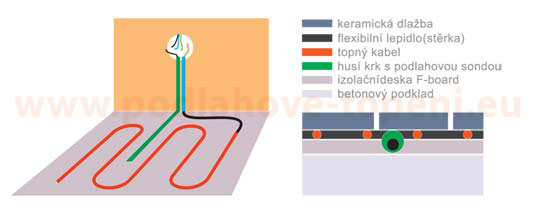

Termostat, hlubokou krabici i oba husí krky máte nachystané z elektropřípravy (krok 3). Po pokládce kabelu teď zaveďte podlahové čidlo husím krkem do topné plochy.

Trubice s čidlem se nesmí křížit ani dotýkat topného kabelu. Umístěte ji do otevřené smyčky na střed mezi kabely.

Měření se provádí před pokládkou i po pokládce a hodnoty se zapisují do záručního listu.

• Odpor topného okruhu - hodnoty se musí shodovat, tolerance ±5-10 %.
• Izolační odpor mezi topným vodičem a opletením nesmí klesnout pod 1 MΩ.
• U instalace do tmelu změřte ještě jednou před položením dlažby.
• Do záručního listu zakreslete rozložení kabelu v ploše.

Jakékoli neshody ihned oznamte dodavateli a přerušte práce. Před použitím zkontrolujte štítkové údaje kabelu.

Poškozený topný kabel nebo napájecí přívod smí opravit či vyměnit jen výrobce, jeho servisní technik nebo obdobně kvalifikovaná osoba. Jedno poškozené místo lze opravit opravnou sadou (Opravný KIT č. 2): poškozený úsek se vystřihne a nahradí dvěma lisovanými spoji, které se propojí studeným propojem.

Vyplněný záruční list si uschovejte - u označených topných prvků v rezidenčních instalacích je podkladem pro doživotní záruku (registrace do 6 měsíců od nákupu).

Beton

• Směs s plastifikátory, zhutněná bez vzduchových bublin, aby kabel dokonale obalila.
• Hutnit opatrně a ručně, nikdy ponorným vibrátorem.
• Přestávka delší než 60 minut vyžaduje adhezní spojovací můstek (penetrace).
• Při instalaci armovacího železa pozor na izolaci kabelu.

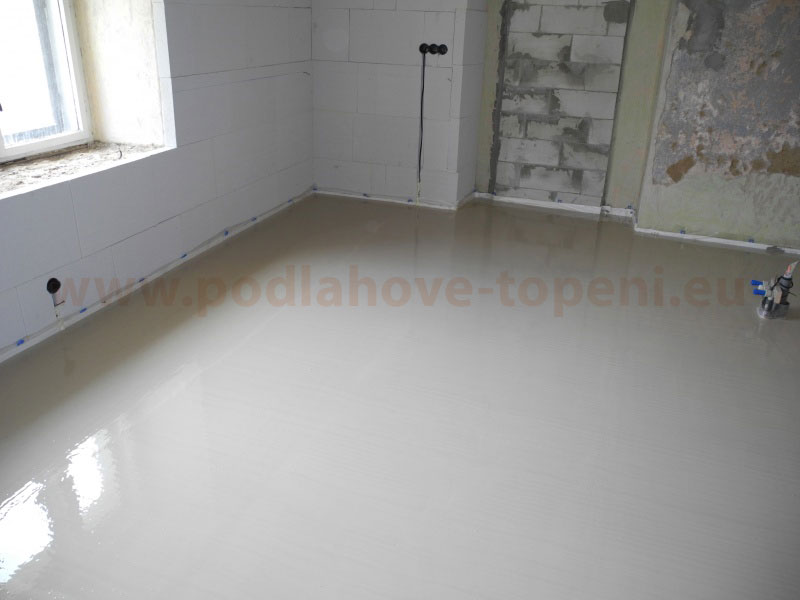

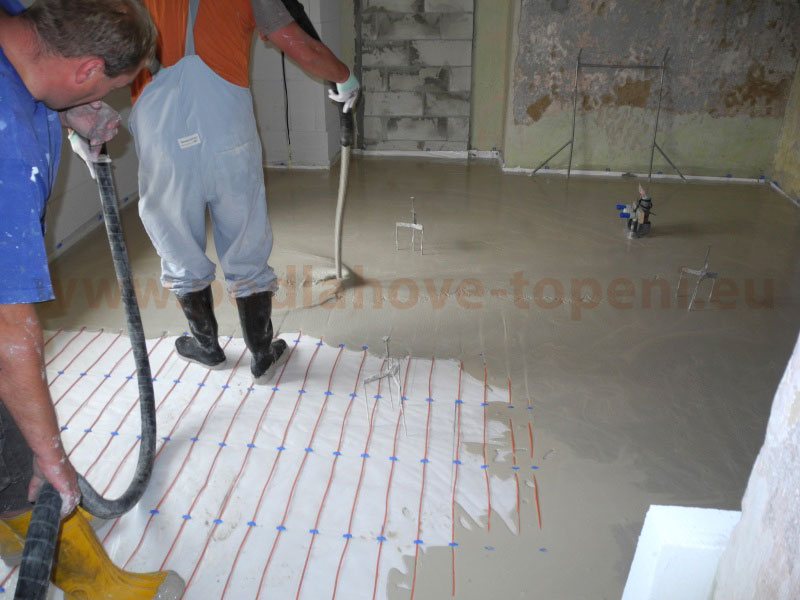

Anhydrit

• Kabely na separační fólii fixované plastovými příchytkami.
• Řídká směs kabel výborně obalí a má lepší tepelnou vodivost než beton.

Bubliny a kaverny kolem kabelu způsobují přehřívání a zkracují životnost. Dbejte na dokonalý kontakt směsi s kabelem.

Norma ČSN 33 2000-7-753 ed. 2 (čl. 753.415.1) předepisuje pro všechny prostory napájení topných okruhů přes proudový chránič s vybavovacím reziduálním proudem nepřesahujícím 30 mA.

• Do vlhkých prostor (koupelny, WC, sušárny) kabel s ochranným opletením připojeným k místnímu doplňujícímu pospojení a k ochrannému vodiči PE napájecího obvodu.
• Nejčastěji se kabel napájí přímo přes termostat - příkon a proud nesmí překročit hodnoty výrobce termostatu. Obecné doporučení je maximum 2000 W.
• Větší plochy s vyšším příkonem ovládané jedním termostatem spínejte přes stykač (výstup termostatu ovládá cívku stykače). Zátěž lze rozdělit do více fází.

Koupelny a prostory s vanou nebo sprchou: platí navíc ČSN 33 2000-7-701 ed. 2 (zóny 0-2). Podlahové topení lze provést jen kabelem nebo rohoží s uzemnitelným kovovým opletením připojeným k ochrannému vodiči PE (pokud se nepoužije napájení SELV); ochrana elektrickým oddělením není dovolena a všechny obvody v místnosti musí být jištěny chráničem 30 mA. Termostat ani jiné spínací a řídicí přístroje nepatří do zóny 0 ani 1.

Stykač pro spínání ploch nad 2000 W

Když příkon plochy ovládané jedním termostatem přesáhne 2000 W, nezapojujte zátěž přímo přes termostat, ale přes stykač: termostat pak spíná jen cívku stykače a samotný topný proud vede přes silové kontakty stykače. K termostatu přiveďte kabel CYKY-J 5×2,5 mm² - napájí termostat a zároveň vede ovládání cívky stykače. Výhoda: termostat lze napájet trvale (mimo spínaný topný okruh), takže se nevypíná při přepnutí tarifu HDO a neztrácí čas ani nastavení.

Jednofázový dvoupólový stykač 230V/20A odpíná v obou pólech (rozepnutí kontaktů min. 3,5 mm), má krytí IP20 a ruční přepínač AUTO / 1 / 0 s optickým ukazatelem stavu - umožní topení ručně sepnout, nechat v automatu podle termostatu, nebo úplně odpojit.

Zapojení a uvedení do provozu smí provádět pouze osoba s odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb.

Přednostně se řiďte pokyny výrobce použité stavební hmoty.

Uložení v betonu

Uložení v samonivelační hmotě a tmelu

Do provozu doporučujeme po 5 dnech od položení finální krytiny.

Nastavení termostatu

Režim „Prostor + limit teploty podlahy" nebo „Podlaha". Maximální teplota podlahy (pokud krytina neuvádí nižší): 27 °C v dlouhodobě obývaných místnostech, 35 °C v krátkodobě obývaných s dlažbou.

Nášlapné vrstvy: lepidla i finální krytiny (dlažba, parkety, laminát, koberec, PVC) musí mít od výrobce potvrzeno, že jsou určeny pro podlahové vytápění, tedy pro tepelně namáhané podlahy.
