Topné folie ECOFILM, minimální tloušťka, přímý přenos tepla, bez mokrých procesů.
Topné folie
Originální topné folie ECOFILM, dnes již tradiční výrobek (prodej v ČR více než 25 let) pro velkoplošné nízkoteplotní vytápění s montáží bez mokrých procesů. Fólie je pouze 0,4 mm silná, technologie původně vyvinutá pro efektivní a šetrné vytápění plovoucích podlah je využitelná pro široké spektrum aplikací:
Typické aplikace topných fólií ECOFILM F:
- topné fólie pod laminátové plovoucí podlahy
- topné fólie pod vinylové podlahy s konstrukční deskou (MDF)
- topné fólie pod PVC nebo celovinylové podlahy *
- topné fólie pod lepené krytiny *
- topné fólie pod koberec *
*U podlahových krytin, které dostatečně mechanicky nechrání topnou folii (jsou měkké, lepené k podkladu nebo obojí - typicky lino, koberec ....) je ve skladbě podlahy s topnou fólií ECOFILM mezi krytinu a folii nutno vřadit vrstvu HEAT-PAK 7 - speciální tepelně vodivou desku celkové tloušťky 7 mm, na kterou je možné pokládat nebo lepit zmíněné krytiny.
Topné fólie ECOFILM charakteristika a výhody:
- suchá skladba - instalace bez mokrých procesů
- minimální tloušťka topné fólie (0,4 mm) - nedochází k žádnému navýšení konstrukce podlahy

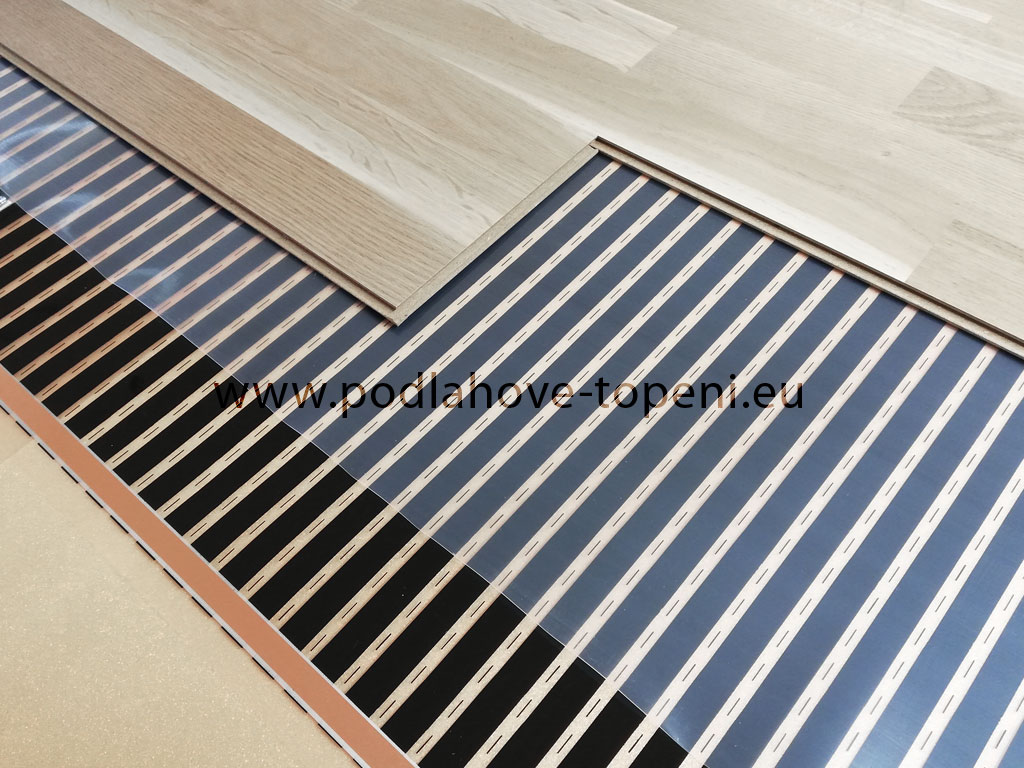

- topná folie je umístěna bezprostředně pod plovoucí podlahou nad kročejovou izolací, tak je zajištěn přímý přenos tepla bez bariér s rychlou odezvou regulace pro úsporný provoz
- šetří krytinu - rovnoměrně ohřívá krytinu v celé ploše, což je spolu s vhodně dimenzovaným výkonem nezbytné pro udržení podlahové krytiny v dlouhodobě dobré kondici bez kroucení a rozlézání
- fólie může plnit jak funkci hlavní vytápění v místnosti, tak funkci doplňková komfortní teplá podlaha v celé ploše, nebo ve vybraných zónách (před kuchyňskou linkou, před sedací soupravou v pokoji, apod.)
- Náš tip

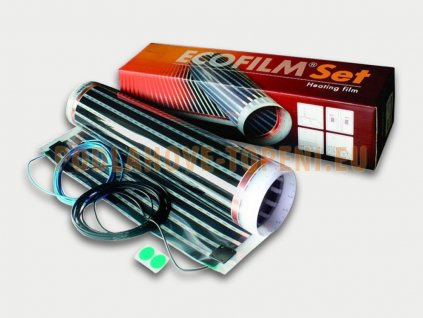

Topné fólie pro jednoduchou instalaci 80 W/m2
Určeno pro rekonstrukce a novostavby jako hlavní vytápění nebo krátkodobá temperace vybraných zón.
-
Topné fólie pro jednoduchou instalaci 60 W/m2
Určeno pro nízkoenergetické stavby pod dřevěné plovoucí podlahy s vyšším tepelným odporem pro trvalé vytápění.
-

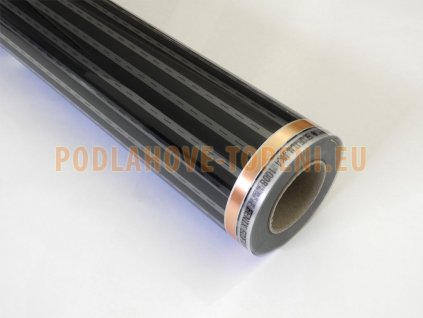

Topné fólie v metráži
pro profesionální instalaci
Topné fólie v metráži určené pro realizaci větších ploch k profesionální instalaci s nářadím a příslušenstvím pro montáž.
- Proč není topná fólie Ecofilm uzemněna?
- Na co si dát pozor u topných folií?
- Skladba podlahy s topnou fólií ECOFILM v závislosti na typu podlahové krytiny
- Jak vybrat topnou fólii?
- Jak fungují topné fólie?
- Jakou podlahu na topné fólie?
- Jaká je spotřeba topných folií?
- Jak na prodlouženou záruku?
- Jak zapojit topné fólie? →
- Jak instalovat topné fólie? →
Proč není topná fólie Ecofilm uzemněna?
- Topná fólie Ecofilm není určena pro aplikaci ve skladbách s použitím mokrých procesů (zalévání betonem, stěrkou ....).
- Topná fólie Ecofilm instalovaná v "suché skladbě bez použití mokrých procesů" a v souladu s návodem k použití v běžných místnostech a prostorách je spotřebič třídy II. s dvojitou izolací (povinná součást skladby je 0,2 mm silná plastová folie a napájecí vodiče Ecofilm s dvojitou izolací).

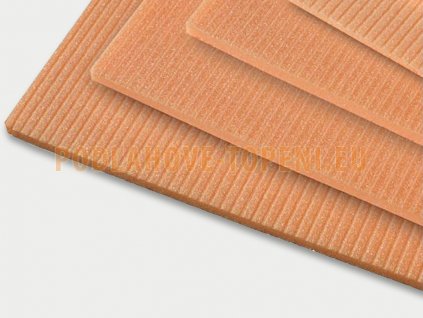

"Topné fólie jsou určeny pro podlahové topení pod plovoucí podlahy pro suché skladby podlah do běžných prostor bez zvýšené vlhkosti. Při montáži se pod topné fólie klade izolační podložka z extrudovaného polystyrénu, nad fólii je položena krycí fólie PE tloušťky 0,2mm. Tím je splněn požadavek ČSN EN 60335-1 pro spotřebiče třídy II (čl.8.2)."
- Pro "suchou skladbu bez mokrých procesů" ve vlhkých místnostech a prostorách s občas mokrou podlahou a zvýšenou vzdušnou vlhkostí (koupelny, prostory s bazénem nebo saunou) je pak nutné použít pro tyto podmínky určenou technologii topných rohoží s hliníkovou fólií, která plní funkci ochranné mříže a je připojena na zemnící vodič.
Na co si dát pozor u topných folií?
Pro originální podlahové topné fólie ECOFILM bylo vydáno „Prohlášení o shodě“, výrobek splňuje požadavky českých i evropských norem. Doporučené skladby, výkonové dimenzace, zapojení a způsob regulace topné fólie ECOFILM uváděné zde, v návodu k používání a v dalších autorizovaných zdrojích jsou v souladu s platnými normami a předpisy, ověřeny v nespočtu aplikací za 25 let realizací na českém trhu s podstatně delší tradicí v zahraničí.
Skladba podlahy s topnou fólií ECOFILM v závislosti na typu podlahové krytiny
U podlahových krytin, které nemají schopnost topnou folii mechanicky ochránit (jsou měkké, lepené k podkladu nebo obojí - typicky lino, koberec ....) je ve skladbě s topnou fólií Ecofilm F mezi krytinu a folii nutno vřadit desku HEAT-PAK 7. Jedná se o speciální tepelně vodivou desku celkové tloušťky 7 mm, na kterou je možné pokládat nebo lepit zmíněné krytiny.
- laminátové a vinylové plovoucí podlahy s nosnou dřevovláknitou deskou HDF a zámkovým spojem; (typicky zámkové podlahy s tloušťkou 8 mm+)
topná fólie je umístěna přímo pod lamelami podlahové krytiny
Skladba pro topné fólie pod pevné krytiny s dostatečnou mechanickou ochrannou
- koberec a ostatní vinylové podlahy a lepené krytiny (typicky koberec, lino .... )
topná fólie je umístěna pod tepelně vodivou krycí deskou Heat-PAK, která folii mechanicky chrání
Skladba pro topné fólie pod krytiny lepené, měkké nebo nedostatečně mechanicky chránící folii.
Topné fólie mohou být instalovány v celé ploše, nebo ve vybraných zónách, kde uživatel požaduje temperovat podlahu (před kuchyňskou linkou, před sedací soupravou v pokoji, apod.)
Jak vybrat topnou fólii?
- Rozhodněte se pro topné folie v metráži nebo pro jednoduchou instalaci. Fólie v metráži jsou určeny pro velké instalace s montáží kvalifikovanou osobou a je k nim potřeba doprovodný instalační materiál, fólie Eset pro jednoduchou instalaci 80W/m2 a fólie Eset pro jednoduchou instalaci 60W/m2 mají již z výroby připojené na sběrnicích napájecí vodiče délky 5 m s dvojitou izolací a jsou určeny pro jednoduchou i svépomocnou instalaci.
- Vyberte měrný výkon topné folie v závislosti na typu stavby nebo použití. Pro přitápění, nárazové vytápění a vyšší ztrátu 80W/m2, pro domy s trvalým vytápěním a nízkou energetickou náročností 60W/m2, pro pasivní domy 40W/m2.
- Dle rozměrů předpokládané topné plochy sestavte z topných folií šíří 60 nebo 100 cm a délek (libovolných u metráže a předdefinovaných u fólií Eset) požadovanou topnou plochu.
- Vyberte regulaci. Topná folie je určena pro pevnou montáž a instaluje se s termostatem umožňujícím nastavení teploty podlahy a prostoru.
Více i s obrázky v sekci Jak na topné fólie a v návodu k používání.
Jak fungují topné fólie?
Topné fólie rovnoměrně předávají teplo podlahové krytině a to buď přímo, nebo prostřednictvím tepelně vodivé desky HEAT-PAK, v závislosti na typu krytiny. Tak jako u všech přímotopných komponent se jedná o téměř 100% bezeztrátovou přeměnu elektrické energie na teplo. Zahřátá podlahová krytina pak emituje teplo do prostoru v určitém poměru konvekce a sálání, tento poměr závisí na teplotě podlahy a okolních podmínkách, nelze ho ovlivnit volbou topného prvku. Více informací v článku „Cena za účinnost a kvalitu komponent podlahového topení“.
Jakou podlahu na topné fólie?
Krytinu vybírejte podle specifikace výrobce - návod k použití, záruční podmínky, technický list. Zaměřte se zejména na určení pro podlahové topení a tepelný odpor (R) nižší než 0,15m2K/W. Renomovaní výrobci kvalitních podlah vždy tyto údaje dávají k dispozici.
Jaká je spotřeba topných folií?
Spotřeba topných fólií je za porovnatelných okolností naprosto stejná, jako spotřeba ostatních elektrických podlahových přímotopných prvků – např. topných rohoží nebo topných kabelů. Teplo je v podlahové skladbě vyzařováno z povrchu podlahy a ne přímo topným elementem. Záleží především na kvalitě topného prvku a jeho správné dimenzaci a vřazení do podlahové skladby.
Spotřeba topné fólie ECOFILM může být nižší v porovnání s ostatními systémy hlavně díky minimální akumulaci tepla v přímotopné skladbě. Tento efekt se projeví hlavně v dobře izolovaných moderních domech s přesnou regulací, kde lze zajistit úsporu formou zamezení překmitů nastavené teploty – právě vlivem spojení minimální akumulace a přesné regulace. Tato koncepce je schopná dobře využívat vnitřní i vnější tepelné zisky a téměř okamžitě zastavit zbytečné uvolňování tepla.
Kompletní text podlahové topení spotřeba.
Jak na prodlouženou záruku?
Výrobce poskytuje 10 let na topné folie ECOFILM, které jsou součástí doporučeného systémového řešení podlahového vytápění objektů a byly řádně nainstalovány v souladu s instalačními pokyny. Současně je pro poskytnutí záruky nezbytné, aby měření předepsané v záručním listě, vyplnění a potvrzení záručního listu provedla osoba s potřebnou kvalifikací (držitel „Osvědčení o odborné způsobilosti v elektrotechnice“ ). Kopie dokladu (osvědčení) prokazující odbornou způsobilost kvalifikované osoby k datu instalace, musí být uschována a předložena při uplatnění záruky. Nákres uložení topných elementů, který je vyžadován v záručním listě, může být nahrazen fotodokumentací, pořízenou v průběhu instalace a po instalaci, ale před zakrytím dalšími stavebními konstrukcemi nebo krytinami.
