Doporučené skladby podlah (podlahové topení cena za m²)

Různé způsoby aplikace elektrického podlahového topení uvedené v těchno skladbách slouží pro Vaši orientaci. Použití v nejrůznějších částech domu je samozřejmě možné libovolně kombinovat, nebo zvolit pro celý dům jeden typ. Nejčastěji používáné aplikace:

  1. Topný kabel zalitý ve vrstvě anhydritu nebo litého betonu
  2. Topná rohož instalovaná přímo pod dlažbu
  3. Topná rohož instalovaná přímo pod dlažbu s doplňkovou izolací F-board
  4. Topná fólie pod laminátovou nebo dřevěnou plovoucí podlahou
  5. Topný kabel v betonu instalovaný na kari síti
  6. Topná rohož nebo kabel ve vrstvě samonivelační stěrky na suché skladbě podlahy
  7. Topná rohož zalitá ve vrstvě anhydritu nebo betonu
  8. Topná rohož pod plovoucí podlahu do koupelny
  9. Topná fólie pod koberec, PVC .... s deskami HEAT-PAK


1. Topný kabel zalitý ve vrstvě anhydritu nebo litého betonu

Skladba s topným kabelem PSV o výkonu 10 W/m na tepelné izolaci a zalité anhydritem nebo litým betonem je ideálním řešením pro novostavby a nízkoenergetické domy. Tato poloakumulační skladba je vhodná pro trvale obývané objekty s přímotopnou sazbou D57d (D45d). Výhodou je nízká pořizovací cena a možnost dodatečné volby podlahové krytiny.

podlahová krytina: dlažba, lino, koberec .....
použití: nejčastěji v novostavbách jako hlavní zdroj vytápění
topný prvek: topný kabel PSV 10 W/m
instalovaný výkon: 40 - 120 W/m²
akumulace: poloakumulační systém vhodný pro přímotopný tarif D57d (D45d)
elektrické podlahové topení cena za m2 s DPH: od 170 Kč/m²
minimální výška skladby: anhydritová deska 3,5 cm na tepelné izolaci
odkaz na produkt: topné kabely PSVtermostaty
 Topný kabel zalitý ve vrstvě anhydritu nebo betonu
 1. Nášlapná vrstva (dlažba, lino, koberec)
 2. Anhydritová nebo litá betonová deska
 3. Podlahová (limitační) sonda v ochranné trubici (tzv.husí krk)
 4. Topný kabel PSV 10 W/m
 5. Tepelná izolace celoplošně překrytá PVC nebo PE fólií
 6. Podkladní betonová deska

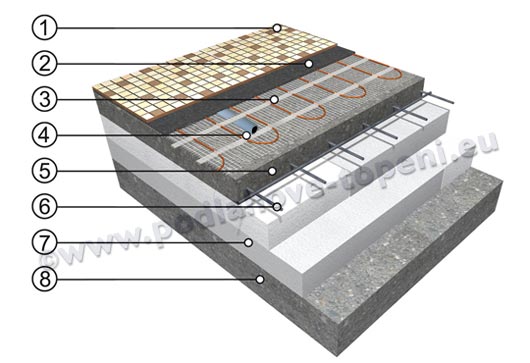

2. Topná rohož instalovaná přímo pod dlažbu

Tato skladba s topnou rohoží je vhodná při rekonstrukcích a dodatečné instalaci podlahového topení. Předpokladem je pokládka na betonovou desku s tepelnou izolací, nedoporučujeme u tepelně neizolovaných podlah. Rychlost ohřevu závisí na síle podkladového betonu nebo anhydritu a na výkonu rohože. Výhodou je jednoduchá instalace a nízká stavební výška.

podlahová krytina: dlažba
použití: kuchyně, chodby a další prostory s dlažbou kromě koupelen
topný prvek: topná rohož instalovaná pod dlažbou do flexibilního lepidla
instalovaný výkon: 80, 100, 160 W/m²
akumulace: míra akumulace je závislá na tloušťce podkladového materiálu
podlahové topení cena za m2 s DPH: od 500 Kč/m²
minimální výška skladby: 1,8 cm (dlažba, flexibilní lepidlo, topná rohož)
odkaz na produkt: topné rohožetermostaty
 1. Nášlapná vrstva (keramická dlažba)
 2. Flexibilní lepící tmel
 3. Topná rohož
 4. Podlahová (limitační) sonda v ochranné trubici (tzv.husí krk)
 5. Nosná betonová plovoucí deska
 6. Ocelová výztuž (tzv. kari síť)
 7. Tepelná izolace
 8. Podkladní betonová deska

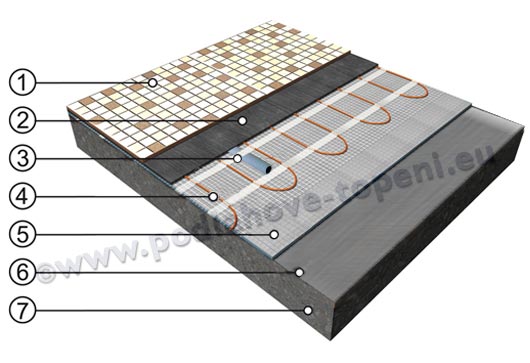

3. Topná rohož instalovaná přímo pod dlažbu s doplňkovou izolací

Skladba s topnou rohoží a tepelnou izolací F-Board je vhodná při rekonstrukci na tepelně neizolovaný podklad nebo do prostor, kde požadujete rychlý ohřev podlahy. Odstíněním akumulace podkladu se u přerušovaného provozu i významně snižují provozní náklady. Výhodou je nízká stavební výška, úsporný a rychlý ohřev podlahy (10-20 minut).

podlahová krytina: dlažba
použití: nejčastěji v koupelnách a při instalaci na neizolovaný podklad
topný prvek: topná rohož
instalovaný výkon: 80, 100, 160 W/m²
akumulace: s minimální akumulací, vhodné pro přerušovaný režim
podlahové topení cena za m2 s DPH: od 800 Kč/m²
minimální výška skladby: 2,5 cm (dlažba, flexibilní lepidlo, topná rohož, F-board)
odkaz na produkt: topné rohožetermostaty, izolace F-Board
 1. Nášlapná vrstva (keramická dlažba)
 2. Flexibilní lepící tmel
 3. Podlahová (limitační) sonda v ochranné trubici (tzv.husí krk)
 4. Topná rohož
 5. Izolační deska F-Board (6 nebo 10 mm)
 6. Flexibilní lepící tmel
 7. Podkladní betonová deska nebo podlaha z dřevovláknité desky (dřevostavby)


4. Topná fólie pod laminátovou nebo dřevěnou plovoucí podlahou

Tato skladba s topnou fólií je určená pro dřevěné plovoucí podlahy (výkon 60 W/m2) a laminátové plovoucí podlahy (výkon 80 W/m2). Skladba je vhodná pro hlavní vytápění novostaveb a běžných domů, i k temperaci plovoucí podlahy na příjemnou teplotu jako doplněk k současnému vytápění. Topná fólie je umístěna nad kročejovou (tepelnou) izolací a nahřívá přímo lamely plovoucí podlahy, důsledkem je výborný přenos tepla a vynikající regulovatelnost. Instalace bez mokrých procesů zvládnutelná svépomocí pouze se zapojením za pomoci elektrikáře.

podlahová krytina: dřevěná nebo laminátová plovoucí podlaha
použití: hlavní vytápění novostavby, běžné domy, temperace podlah v bytech
topný prvek: topná fólie 60 W/m² (dřevěné) a 80W/m² (laminátové podlahy)
instalovaný výkon: 60, 80 W/m²
akumulace: bez akumulace
podlahové topení cena za m2 s DPH: od 530 Kč/m²
minimální výška skladby: 10 mm (plovoucí podlaha 7mm, izolace 3 mm + topná fólie 0,4 mm)
odkaz na produkt: topné fólietermostaty, kročejová izolace STARLON
 Topná fólie pod laminátovou nebo dřevěnou plovoucí podlahou
 1. Nášlapná vrstva - dřevěná nebo laminátová plovoucí podlaha
 2. Podlahová (limitační) sonda v ochranné trubici (husí krk) pod parozábranou a topnou fólií
 3. Parozábrana (PVC fólie o síle min. 0,25 mm)
 4. Topná fólie
 5. Kročejová izolace např. STARLON
 6. Podkladní betonová deska nebo podlaha z dřevovláknité desky (dřevostavby)

5. Topný kabel v betonu instalovaný na kari síti

Skladba s topným kabelem PSV o výkonu 10 nebo 15 W/m fixovaném na kari síti v betonové desce je vhodná pro novostavy i staré energeticky náročnější domy. Tato poloakumulační nebo akumulační skladba (podle síly betonu) je vhodná pro objekty s přímotopnou sazbou D57d (D45d). Výhodou je nízká pořizovací cena, možnost instalace vyššího výkonu, vysoká odolnost i v případě záplav, možnost dodatečné volby podlahové krytiny.

podlahová krytina: dlažba, lino, koberec ....
použití: novostavby a energeticky náročnější domy
topný prvek: topný kabel PSV 10 nebo 15 W/m
instalovaný výkon: 40 - 200 W/m²
akumulace: poloakumulační i akumulační systém vhodný pro tarif D57d (D45d)
podlahové topení cena za m2 s DPH: od 170 Kč/m²
minimální výška skladby: betonová deska 5,5 cm na tepelné izolaci
odkaz na produkt: topné kabely PSVtermostaty
 Topný kabel na kari síti v betonu
 1. Nášlapná vrstva (dlažba, lino, koberec,...)
 2. Podlahová (limitační) sonda v ochranné trubici (tzv.husí krk)
 3. Nosná betonová deska
 4. Kari síť
 5. Topný kabel PSV 10 nebo 15W/m
 6. Tepelná izolace celoplošně překrytá PVC nebo PE fólií
 7.  Podkladní betonová deska



6. Topná rohož nebo kabel ve vrstvě samonivelační stěrky na suché skladbě

Tato skladba s topnou rohoží je vhodná v novostavbách a rekonstrukcích pro instalaci na suchou skladbu podlahy.

podlahová krytina: dlažba
použití: kuchyně, chodby a další prostory s dlažbou kromě koupelen
topný prvek: topná rohož instalovaná pod dlažbou do flexibilního lepidla
instalovaný výkon: 80, 100, 160 W/m²
akumulace: míra akumulace je závislá na tloušťce podkladového materiálu
podlahové topení cena za m2 s DPH: od 500 Kč/m²
minimální výška skladby: 1,8 cm (dlažba, flexibilní lepidlo, topná rohož)
odkaz na produkt: topné rohožetermostaty
 1. Vinylová krytina Fatra Thermofix/Imperio na lepidle Weber.floor uni
 2. Samonivelační stěrka Weber.floor 4320
 3. Topná rohož nebo topný kabel (do 160 W/m2 / 10 W/m)
 4. Nosná konstrukce podlahy (OSB, SDK nebo sádrovláknitá deska) s penetrací Weber.podklad haft
 5. Tepelná izolace
 6. Izolační souvrství (geotextilie FATRATEX 200 g/m2, hydroizolace FATRAFOL 803, geotextilie FATRATEX 300 g/m2)
 7. Podklad (betonová deska)



7. Topná rohož zalitá ve vrstvě anhydritu nebo litého betonu

Skladba s topnou rohoží LPSV o výkonu 80W/m2 na tepelné izolaci a zalité anhydritem nebo litým betonem je ideálním řešením pro novostavby a NED. Tato poloakumulační skladba je vhodná pro trvale obývané objekty s přímotopnou sazbou D57d (D45d). Výhodou je nízká pořizovací cena, rychlost montáže a možnost dodatečné volby podlahové krytiny.

podlahová krytina: dlažba, lino, koberec .....
použití: nejčastěji v novostavbách jako hlavní zdroj vytápění
topný prvek: topná rohož LPSV
instalovaný výkon: 80 W/m²
akumulace: poloakumulační systém vhodný pro přímotopný tarif D57d (D45d)
podlahové topení cena za m2 s DPH:: od 270 Kč/m²
minimální výška skladby: anhydritová deska 3,5 cm na tepelné izolaci
odkaz na produkt: topné rohože LPSVtermostaty

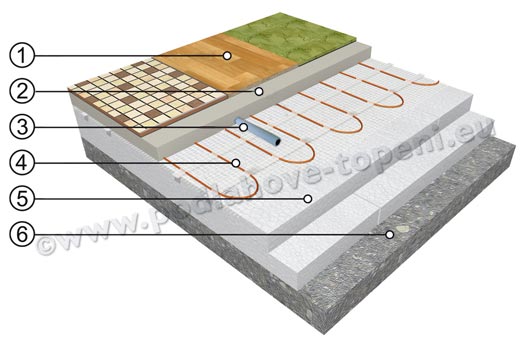

 Topná rohož zalitá ve vrstvě anhydritu nebo betonu
 1. Nášlapná vrstva (dlažba, lino, koberec)
 2. Anhydritová deska nebo deska z litého betonu
 3. Podlahová (limitační) sonda v ochranné trubici (tzv.husí krk)
 4. Topná rohož LPSV
 5. Tepelná izolace celoplošně překrytá PVC nebo PE fólií
 6. Podkladní betonová deska



8. Topná rohož pod plovoucí podlahu do koupelny

Tato skladba s topnou rohoží AL MAT je určená pod plovoucí podlahy do vlhkého prostředí (koupelny, bazény, wellness...). Skladba je vhodná pro hlavní vytápění a k temperaci plovoucí podlahy na příjemnou teplotu jako doplněk k současnému vytápění. Topná rohož ohřívá přímo lamely plovoucí podlahy nad kročejovou izolací, tak jako u topné folie, která nemůže být ve vlhkých prostorách použita.

podlahová krytina: plovoucí podlaha určená do vlhkého prostředí
použití: vytápění a temperace podlah pod plovoucí podlahy do vlhka
topný prvek: topná rohož 80 W/m²  a 140W/m²
instalovaný výkon: 80, 140 W/m²
akumulace: bez akumulace
podlahové topení cena za m2 s DPH: od 830 Kč/m²
minimální výška skladby: 12 mm (plovoucí podlaha 7mm, izolace 3 mm + topná rohož 2 mm)
odkaz na produkt: topné rohože 80W/m²,topné rohože 140W/m², izolace STARLON

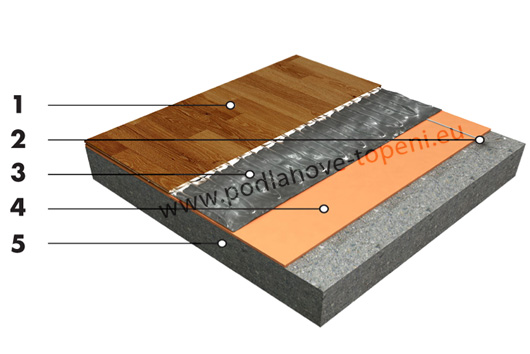

 Topná rohož pod plovoucí podlahou do koupelny
 1. Třívrstvá dřevěná nebo laminátová plovoucí podlaha
 2. Podlahová (limitační) sonda v drážce
 3. Topná rohož AL Mat
 4. Izolační podložka z extrudovaného polystyrenu např. STARLON
 5. Podklad – beton, anhydrit, původní podlaha apod.



9. Topná fólie pod koberec, PVC .... s deskami HEAT-PAK

Tato skladba s topnou fólií je určená pro tenkou a suchou instalaci podlahového topení pod různé měkké podlahové krytiny (koberec, lino, vinylová podlaha), které dostatěčně mechanicky nechrání topnou fólii. Velmi dobře tepelně vodivé desky Heat-Pak chrání topnou folii a zajišťují dokonalý přenos tepla pod podlahovou krytinu. Skladba je vhodná pro hlavní vytápění novostaveb a běžným domů, nebo temperaci podlahy na příjemnou teplotu jako doplněk k současnému vytápění. Výhodou je výborný přenost tepla beze ztrát výkonu prostupem přes kročejovou izolaci, instalace bez mokrých procesů zvládnutelná i svépomocí pouze se zapojením elektrikářem, variabilita podlahové krytiny.

podlahová krytina: tenký koberec, PVC, linoleum ....
použití: hlavní vytápění novostavby a běžné domy, temperace podlah v bytech
topný prvek: topná fólie 60 W/m² nebo 80W/m²
instalovaný výkon: 60, 80 W/m²
akumulace: bez akumulace
podlahové topení cena za m2 s DPH: od 890 Kč/m²
minimální výška skladby: 10 mm (Heat-PAK 7 mm, topná fólie 0,4 mm, izolace 3 mm )
odkaz na produkt: topné fólietermostaty, podložka Heat-PAK, kročejová izolace

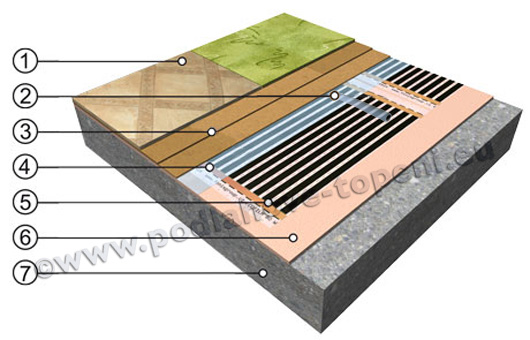

 Topná fólie pod koberec, PVC .... s deskami HEAT-PAK
 1. Nášlapná vrstva (lino, koberec,...)
 2. Podlahová (limitační) sonda v ochranné trubici (husí krk) pod parozábranou a topnou fólií)
 3. Dvouvrstvá podložka Heat-PAK
 4. Parozábrana (PVC fólie o síle min. 0,25 mm)
 5. Topná fólie
 6. Kročejová izolace např. STARLON
 7.  Podkladní betonová deska nebo podlaha z dřevovláknité desky (dřevostavby)



Výkon elektrického podlahového topení v jednotlivých místnostech (sekcích) se navrhuje podle účelu používání, typu podlahové krytiny, příp. požadované skladby podlahy. Pro tepelnou pohodu i jako hlavní zdroj tepla se v běžných stavbách obvykle instalují topné elementy s plošným příkonem 100 W/m² – s výjimkou koupelen, kde je doporučeno vždy 160W/m². Pokud má být elektrické podlahové topení použito jako hlavní zdroj vytápění, je nutné vypočítat tepelnou ztrátu místnosti + 20% výkonu pro zvýšení dynamiky systému. Jestliže vybraný typ elektrického podlahového topení tepelnou ztrátu nepokryje (energeticky náročný objekt, starý dům apod.), je nutno instalovat přídavný tepelný zdroj, např. elektrický infračervený topný panel nebo přímotopný konvektor, nejlépe sálavý přímotop. Přídavný tepelný zdroj je třeba použít také pokud by při výpočtu vycházel příliš vysoký instalovaný výkon na m² a teplota podlahy pro pokrytí tepelné ztráty by tedy mohla překročit hygienickou hranici 27 st. Celsia (energeticky náročný objekt, starý dům apod.) Vypočítat tepelné ztráty můžete např. ZDE .
