Jak pracovat s ručním návrhářem pokládky
Ruční návrhář je alternativou k automatické kalkulačce: části topné rohože rozmisťujete v místnosti sami myší nebo prstem. Návrhář přitom hlídá závazná pravidla pokládky, takže pás nelze položit špatně. Délka rohože, plocha i doporučený produkt LDTS se přepočítávají okamžitě.
1. Zadejte místnost
Stejně jako v kalkulačce nastavte šířku a délku místnosti, typ stavby (určí plošný výkon 80/100/160 W/m²) a přidejte zařizovací předměty (vana, linka, WC...), kde se rohož nepokládá. Předmětů může být až 12. Termostat (kroužek T) přetáhnete na kteroukoli stěnu.

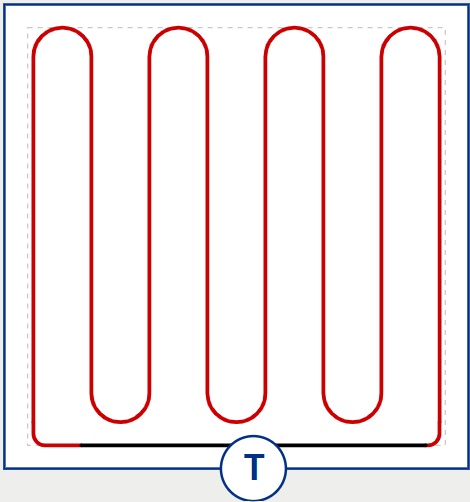

Máte-li nákres z dřívějška (příloha e-mailu, kterou jsme vám poslali z návrháře nebo z kalkulačky topného kabelu), nemusíte místnost zadávat znovu: tlačítkem Načíst nákres (SVG) pod nákresem se načtou rozměry, zařizovací předměty i poloha termostatu. U nákresu z návrháře se obnoví i celá pokládka, u nákresu z kabelové kalkulačky se pokládka navrhne automaticky.
2. Rozmístěte pásy rohože
- Tlačítkem + Vodorovný pás nebo + Svislý pás vložíte do nákresu nový pás rohože (šířka vždy 50 cm).
- Pás posunete tažením. Přichytává se po 1 cm a sám dorovnává mezeru 3 cm k sousedním pásům a odstup 5 cm od stěn a předmětů.
- Délku pásu změníte tažením za kraj rohože (uchopte pás u konce a táhněte), případně za koncový bod (kroužek), nebo u vybraného pásu zadáte přesnou délku a polohu čísly.
- Klepnutím na kulatý symbol uprostřed pásu (nebo tlačítkem Otočit u vybraného pásu) změníte vodorovný pás na svislý a naopak; pás se otočí kolem svého středu, a když se tam nevejde, najde si nejbližší volné místo. Smazat pás × ho odebere.
- Tlačítko Automatický návrh předvyplní nákres pokládkou spočtenou jako v kalkulačce, kterou pak jen doladíte. Vyčistit začne od prázdné místnosti.
3. Propojte pásy do jednoho kabelu
Rohož je jeden souvislý topný kabel s jediným studeným přívodem. Na koncích každého pásu jsou koncové body (kroužky):

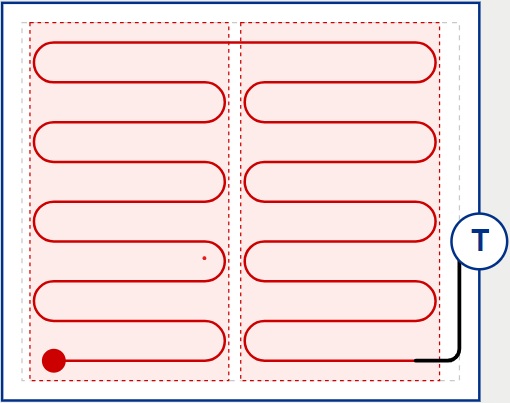

- Klepněte na koncový bod jednoho pásu a pak na koncový bod dalšího pásu - vytvoří se propojení. U sousedních pásů se zarovnanými konci (mezera 3 cm) jde o pouhý prostřih nosné tkaniny a kabel v nákresu plynule pokračuje; jsou-li konce posunuté, vede se kabel mezerou a odpárá se z rohože, proto konce pásů raději zarovnejte. U vzdálenějších ploch o spojku topným kabelem odpáraným z rohože (max. 6 spojek po max. 7 m, spotřebovaná délka rohože se připočítá k výběru produktu).
- Klepněte na termostat (T) a pak na koncový bod prvního pásu - připojí se studený přívod.
- Klepnutím na obsazený (modře vyplněný) bod propojení zase zrušíte.
Kabel prochází každým pásem od jednoho konce k druhému, proto má každý pás nejvýše dvě propojení, na každém konci jedno. Stavový řádek pod nákresem hlídá, že je vše zapojené do jednoho souvislého kusu od termostatu.
4. Vyberte rohož
V sekci Výsledek návrhu vidíte délku pásů, spojky, vytápěnou plochu a výkon. Z potřebné plochy návrhář doporučí nejbližší menší vyráběnou rohož LDTS (u 160 W/m² i sadu Comfort Mat s termostatem), případně kombinaci dvou rohoží, a vše vložíte rovnou do košíku. Rozpracovaný návrh se ukládá v prohlížeči, po návratu na stránku můžete pokračovat. Nákres zaslaný na e-mail obsahuje i všechna data návrhu, takže ho lze kdykoli znovu načíst.
Dvě a více rohoží
Někdy je výhodnější místo jedné dlouhé rohože a krátkého zbytku použít dvě rohože vhodných velikostí. V sekci Rohože pod zařizovacími předměty vyberte velikost a tlačítkem + Přidat ji vložte, pak stejně druhou (i třetí). Každá rohož dostane vlastní barvu, je to samostatný topný okruh s vlastním studeným přívodem a k termostatu se zapojují paralelně. Nové pásy se přidávají do aktivní rohože (klepnutím na řádek ji přepnete), existující pás přeřadíte v panelu vybraného pásu. Automatický návrh položí vybrané rohože přesně na jejich délku: souvislý kabel rozdělí podle skutečných délek rohoží (v místě hranice pás přestřihne a další rohoži přidá přívod), přesah odebere a sám vyzkouší, v jakém pořadí rohože položit, aby šly všechny přívody vést. Když se rohože do plochy nevejdou, vypíše u každé, kolik metrů pásu zbývá položit. Ve výsledku vidíte u každé rohože, kolik pásu je položeno, rezervu nebo přesah a tlačítko pro zkrácení přesně na délku rohože.
Na co nezapomenout
Nákres je orientační návrh pokládky. Skutečnou trasu vždy přizpůsobte dispozici místnosti a montážnímu návodu výrobce. Pokud si nejste jisti, ozvěte se nám, rádi poradíme.
