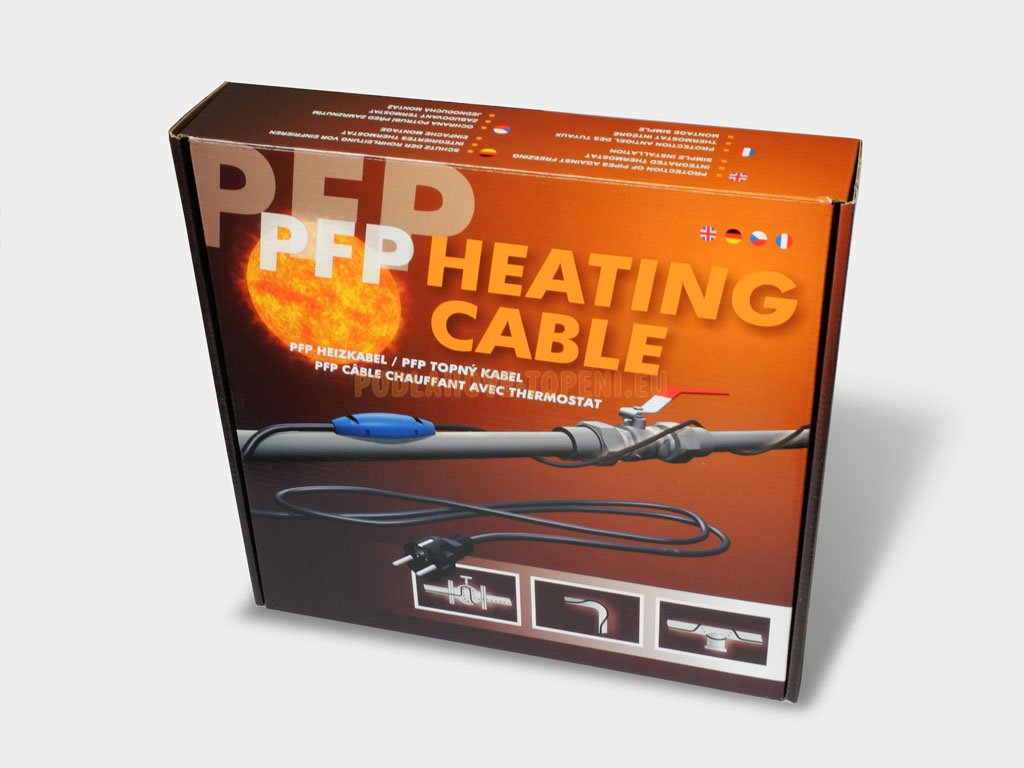

PFP 42m/490W, Topný kabel na potrubí s termostatem pro ochranu proti zamrzání

Kód: 2330168
ZDARMAZDARMA
PFP 42m/490W, Topný kabel na potrubí s termostatem pro ochranu proti zamrzání
2 768 Kč 2 287,60 Kč bez DPH
Skladem

Topný kabel na potrubí PFP s integrovaným termostatem a celoplošným ochranným opletením je opatřen 1,5m dlouhou připojovací šňůrou s vidlicí do zásuvky, určen pro svépomocnou instalaci.

Detailní informace

Detailní popis produktu

Topný kabel na potrubí PFP 42/490W s integrovaným termostatem a celoplošným ochranným opletením je opatřen 1,5m dlouhou připojovací šňůrou s vidlicí do zásuvky, určen pro svépomocnou instalaci.

  • Topný kabel na potrubí určený pro svépomocnou instalaci
  • Ochrana potrubí proti zamrzání při poklesu teploty pod +3°C sepne automaticky a vypne při +10°C
  • Krytí kabelu pro instalaci do vlhkých prostor IP 66
  • Celoplošné ochranné opletení z AlPET folie se sedmi pocínovanými Cu drátky Ø 0,3mm
  • Konstrukce s vysokou mechanickou odolností dle třídy M2  (IEC 60800:2009 čl. 4)
  • Dvě topné žíly z odporového drátu
  • Maximální teplota +66°C i ve vypnutém stavu (minimální teplota při instalaci –5°C)
  • Pro použití s nehořlavou tepelnou izolací do vrstvy 20 mm (příliš silná vrstva izolace může způsobit přehřátí topného kabelu)
  • Topný kabel PFP není určen k ponoření do kapalin
  • Nevyžaduje žádnou údržbu
  • Přívod o délce 1,5 m se zalisovanou vidlicí UNISCHUKO (krytí IP20)
  • Před instalací topného kabelu na plastového potrubí nejprve obalit Al páskou, nainstalovat topný kabel a následně  po celé jeho délce přelepit samolepicí Al páskou (Al pásku je nutné přikoupit samostatně)

Navržení příkonu kabelu pro ochranu potrubí

Příkon kabelu je závislý na teplotě okolního prostředí, tloušťce a typu tepelné izolace a na požadované teplotě přepravovaného média. Potřebný příkon na 1 m délky potrubí lze orientačně určit z následující tabulky–uvedené hodnoty platí pro udržení teploty přepravovaného média na 5°C (nezámrzná teplota).

POZOR: Zkontrolujte také délku kabelu – neměl by být kratší než potrubí (může nastat pokud zvolíte kabel s velkým měrným příkonem na 1m). Jmenovitá světlost DN (v palcích nebo mm) udává přibližný vnitřní průměr potrubí, nejde tedy o vnější průměr.

Tloušťka izolace (mm) Min. Okolní teplota (°C) Jmenovitá světlost potrubí DN [in/mm] - přibližný vnitřní průměr, nejde o vnější průměr
       ½" ¾" 1" 1¼" 1½" 2" 2½" 3" 4" 6" 8"
15 20 25 32 40 50 65 80 100 150 200
Příkon topného kabelu na 1bm [W]
10 -15 7 9 11 13 15 19 23 28 34 50 66
-25 11 14 16 19 23 28 35 42 52 75 99
20 -15 5 6 7 8 9 11 13 15 19 28 34
-25 7 9 10 12 14 16 20 23 28 40 52
Tabulka je platná pro izolace se součinitelem tepelné vodivosti I=0,05 W/mK

Doplňkové parametry

Kategorie: Topné kabely pro ochranu potrubí
Příkon topného kabelu: 490 W
Délka kabelu: 42 m - aktivní topná délka
Druh kabelu: dvě topné žíly z odporového drátu, ochranné opletení
Měrný výkon: 11 W/m
Přívodní kabel:: o délce 1,5 m se zalisovanou vidlicí UNISCHUKO (krytí IP20)
Průměr kabelu: 5,45 mm (±0,45 mm)
Napájecí napětí: 230 V
Krytí topného kabelu: IP 66
Mechanická klasifikace: M1 - určené pro instalaci s nízkým rizikem mechanického poškození
Minimální poloměr ohybu kabelu: šestinásobek průměru kabelu
Maximální teplota: +66°C i ve vypnutém stavu (minimální teplota při instalaci –5°C)
Ochranné opletení: ano - z AlPET fólie se 7mi pocínovanými Cu drátky Ø 0,3 mm
Odolnost proti UV záření: bez UV ochrany
Integrovaný termostat:: ano - příložný, bimetalový, instalovaný mezi přívodním a topným kabelem
Funkce termostatu: při poklesu teploty pod +3°C sepne automaticky a vypne při +10°C
