Kompletní průvodce instalací topných kabelů krok za krokem. Od výběru kabelu přes výpočet a pokládku až po elektrické zapojení a první zatopení.
Topný kabel se zalévá do betonu nebo anhydritu, jde tedy o akumulační variantu (do 8 cm vrstvy poloakumulační, od 8 cm akumulační). Náhřev je pomalejší než u přímotopné topné rohože pod krytinou, ale akumulace vykryje i desítky minut vypnutí proudu v přímotopném tarifu HDO a umožní zahustit rozteč v exponovaných místech.
Obsah - 9 kroků
- 1Vyberte typ kabelu a skladbu›
- 2Spočítejte výkon a rozteč›
- 3Připravte podklad a izolaci›
- 4Položte topný kabel›
- 5Osaďte termostat a podlahovou sondu›
- 6Změřte a zapište hodnoty›
- 7Zalijte betonem nebo anhydritem›
- 8Proveďte elektrické zapojení›
- 9Naběhněte topnou podlahu›
1Vyberte typ kabelu a skladbu Jednožilový, nebo dvoužilový? Do betonu, anhydritu, nebo pod dlažbu? Vyberte správný typ podle konstrukce kabelu a chystané skladby podlahy.
Jednožilový vs. dvoužilový
Jednožilový kabel (řada PSV) má studené konce na obou stranách. Při pokládce musíte vyjít z instalační krabice pro připojení termostatu a se zachováním rozteče a bez křížení se druhým koncem vrátit na výchozí pozici. Je cenově nejvýhodnější, ale náročnější na rozvržení trasy.
Dvoužilový kabel (řady ADSV a ADPSV) se napájí z jednoho konce, druhý konec končí kdekoli na ploše. Pokládka je jednodušší a rychlejší.
Elektromagnetické pole: oba typy (jednožilový, dvoužilový topný kabel) mají díky uzemněnému ochrannému opletení potlačené elektrické pole a oba splňují hygienické limity s velkou rezervou. Dvoužilový kabel má navíc nižší magnetické pole, protože proud teče dvěma vodiči v opačném směru a jejich pole se navzájem ruší. Ze zdravotního hlediska to není rozhodující kritérium, nižší magnetické pole ocení spíše nároční zákazníci, například do ložnic a dětských pokojů.
Podle skladby
- Do betonu / anhydritu: jednožilový PSV nebo dvoužilový ADPSV (robustní plášť, lze kotvit na kari síť, UV odolný).

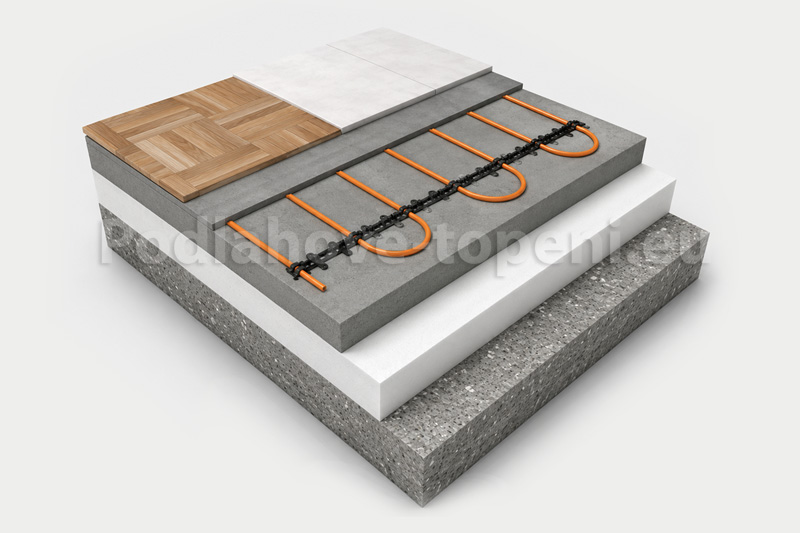

- Pod dlažbu do tmelu: tenký dvoužilový ADSV do flexibilního lepidla nebo samonivelační stěrky, vhodný i na F-Board.
Doporučujeme: jednožilový topný kabel PSV s ochranným opletením a jádrem ze slaněné rezistence je nejvhodnějším a nejpoužívanějším kabelem do betonu a anhydritu, a to díky vyhovující mechanické odolnosti (třída M2) a ceně o 30 % nižší než u dvoužilového kabelu ADPSV.
Srovnání kabelů podle konstrukce a použití
| Parametr | PSV | ADPSV | ADSV |
|---|---|---|---|
| Konstrukce | jednožilový | dvoužilový | dvoužilový tenký |
| Rezistence | slaněná | slaněná | plná |
| Průměr kabelu | 4,8 mm | 5,45 mm | 4,1 mm |
| Min. poloměr ohybu | 3 cm | 3,5 cm | 2,5 cm |
| Teplotní odolnost | -20 až +80 °C | -30 až +80 °C | -30 až +70 °C |
| Mechanická třída | M2 | M2 | M1 |
| Studené konce | 2 × 5 m | 1 × 5 m | 1 × 3 m |
| UV odolnost | ne | ano | ne |
| Určení | beton / anhydrit | beton / anhydrit, montáž na kari síť | pod dlažbu do tmelu |
Slaněný vs. jednoduchý vodič: slaněný (lankový) topný vodič u PSV a ADPSV je pružnější a odolnější vůči mechanické únavě. Tenký ADSV používá jednoduchý vodič, protože musí mít malý průměr, aby se vešel pod dlažbu do tmelu.
Mechanická třída podle normy IEC 60800 udává odolnost proti mechanickému poškození: tenký ADSV pod dlažbu do tmelu je třídy M1 (nízké riziko), robustní PSV a ADPSV do betonu a anhydritu jsou třídy M2 (vyšší riziko).
Všechny topné kabely jsou s ochranným opletením (IP67), takže je lze instalovat i do vlhkých prostor, kde opletení připojíte na ochranné pospojení.
Vhodné skladby
2Spočítejte výkon a rozteč Plošný příkon vzniká kombinací metrového výkonu kabelu a rozteče. Spočítejte si rozteč a zvolte výkon podle stavby i krytiny.
Plošný příkon (W/m²) je dán metrovým výkonem kabelu (10, 15 nebo 18 W/m) a roztečí smyček. Například 100 W/m² dosáhnete 10W kabelem s roztečí 10 cm.
Rozteč (cm) = (topná plocha v m² ÷ délka kabelu v m) × 100. Rozteč instalovaného kabelu nesmí být menší než 4 cm a kabely se nesmějí dotýkat ani křížit.
Jaký plošný výkon zvolit
Pro vytápění místnosti vyjděte z tepelných ztrát; instalovaný příkon = 1,2 až 1,4násobek tepelných ztrát.
| Plošný výkon | Určení |
|---|---|
| 70 W/m² | Pasivní a nízkoenergetické domy |
| 80 W/m² | Současné novostavby |
| 90 W/m² | Starší domy s částečným zateplením |
| 100 W/m² | Staré domy bez zateplení |
| 160 W/m² | Koupelny, wellness, bazény |
Maximální příkony podle krytiny
| Krytina | Doporučený | Maximální | Pozn. |
|---|---|---|---|
| Dřevěná podlaha | 60 W/m² | 70 W/m² | povrch max. 27 °C |
| Laminátová podlaha | 80 W/m² | 90 W/m² | |
| Dlažba | 80-120 W/m² | 200 W/m² | |
| Dlažba - koupelna | 130-180 W/m² | 300 W/m² |
Nechcete počítat ručně? Použijte naši kalkulačku pokládky topných kabelů, která z plochy a požadovaného výkonu navrhne kabel, rozteč i instalační sadu.
3Připravte podklad a izolaci Bez dostatečné izolace uniká teplo dolů. Připravte podklad, separační fólii a dilatace.
Doporučená tepelná izolace pod systémem je 70-80 mm extrudovaného polystyrenu nebo obdobného materiálu. Maximální tepelný odpor mezi topnou jednotkou a místností smí být R = 0,15 m²K/W.
Separační fólie (anhydrit)
U anhydritové podlahy položte na izolaci separační PE fólii, která ji celoplošně chrání před zatečením a vyplavením řídkého anhydritu.
Dilatace
- Obvod plochy oddělte od svislých konstrukcí dilatační spárou (polystyren, mirelon, do 10 mm).
- Plocha nad 20 m² nebo úhlopříčka nad 7 m - respektujte dilataci podkladu (celek max. 25 m² do 80 W/m²).
- Topný kabel nesmí procházet dilatační spárou - tou vede jen připojovací kabel v ochranné trubce.
Rekonstrukce bez prostoru na plnou izolaci a jen pro krátkodobý komfort (do 6 h denně)? Použijte desky F-Board (6 nebo 10 mm) do zubové stěrky - kabel se klade přímo na ně bez penetrace.
4Položte topný kabel Rozviňte kabel do meandru, fixujte ho proti posunu a dodržte odstupy. Klíčové je nekřížit a neztenčit rozteč pod 4 cm.
Kabel rozviňte do meandru podle vypočtené rozteče, pokládejte volně bez napínání a fixujte tak, aby se při zalévání nemohl pohnout.
Způsoby fixace
- Do betonu: na kari síť, uchycení tenkými stahovacími páskami (utáhnout jen mírně). Kabel do středu betonové vrstvy.
- Do anhydritu: plastovými příchytkami ve tvaru vidličky zapíchnutými do izolace, které drží rozteč.
- Alternativně fixačními pásky Grufast nebo CableFix AL.
Pokládka do betonu na kari síť
Zásady správného uložení
- Rozteč kabelů min. 4 cm (do tmelu 40-100 mm).
- Spojku fixujte rovně, min. 200 mm na obě strany, až pak ohyb.
- Poloměr ohybů plynulý, min. 30 mm.
- Vzdálenost topné části od stěny min. 50 mm.
- Dilatační spára vždy mezi kabely.
Nikdy: kabely se nesmí dotýkat ani křížit, topnou část nezkracujte ani neupravujte (krátit lze jen studené konce), spojku ani kabel nezatahujte do instalační trubky, neinstalujte hřebíky ani vruty, nepřekrývejte fólií či páskou a kabel neveďte dilatací mezi dveřmi ani pod nábytkem bez proudění vzduchu.

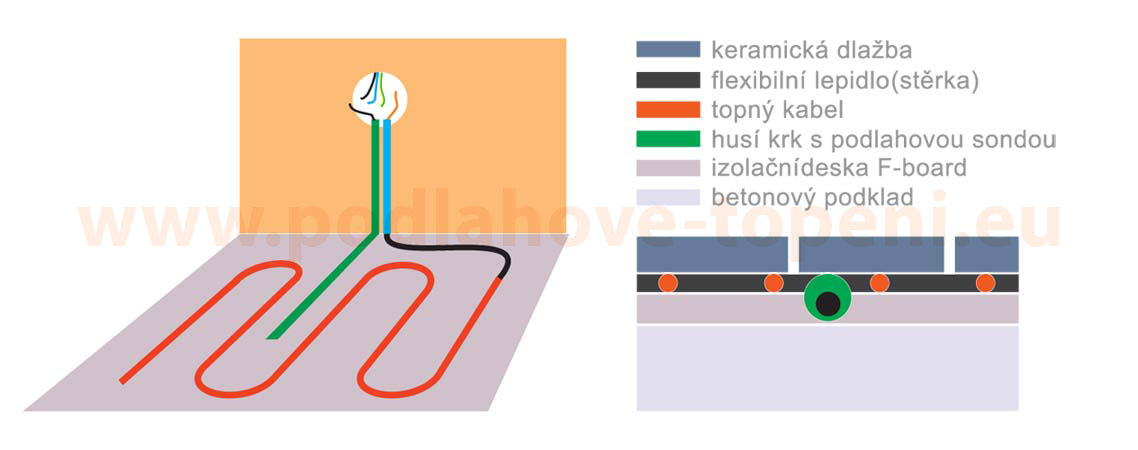

5Osaďte termostat a podlahovou sondu Termostat s podlahovou sondou je povinný. Osaďte krabici, dva husí krky a sondu do otevřené smyčky.
Termostat
- Do krabice KU68 ve výšce 120-150 cm.
- Ne na vnější ochlazované stěně a mimo dlouhodobé působení slunce.
- Min. 60 cm od vany, sprchy nebo umyvadla.
Dvě husí krky mezi krabicí a podlahou
- První trubice pro přívodní vodiče, zakončená na hraně stěny a podlahy.
- Druhá trubice pro čidlo, protažená min. 40 cm mezi smyčky; konec utěsnit páskou proti zatečení (kvůli výměně čidla).
- Poloměr ohybu trubice mezi stěnou a podlahou min. 6 cm.
Trubice s čidlem se nesmí křížit ani dotýkat topného kabelu. Umístěte ji do otevřené smyčky na střed mezi kabely.
6Změřte a zapište hodnoty Měření odporu a izolačního odporu je podmínkou záruky. Změřte před i po pokládce a zapište do záručního listu.
Měření se provádí před pokládkou i po pokládce a hodnoty se zapisují do záručního listu.
- Odpor topného okruhu - hodnoty se musí shodovat, tolerance ±5-10 %.
- Izolační odpor mezi topným vodičem a opletením nesmí klesnout pod 1 MΩ.
- U instalace do tmelu změřte ještě jednou před položením dlažby.
- Do záručního listu zakreslete rozložení kabelu v ploše.
Jakékoli neshody ihned oznamte dodavateli a přerušte práce. Před použitím zkontrolujte štítkové údaje kabelu.
7Zalijte betonem nebo anhydritem Beton hutněte ručně, anhydrit lijte na separační fólii. Kabel musí být dokonale obalen.
Beton
- Směs s plastifikátory, zhutněná bez vzduchových bublin, aby kabel dokonale obalila.
- Hutnit opatrně a ručně, nikdy ponorným vibrátorem.
- Přestávka delší než 60 minut vyžaduje adhezní spojovací můstek (penetrace).
- Při instalaci armovacího železa pozor na izolaci kabelu.
Anhydrit
- Kabely na separační fólii fixované plastovými příchytkami.
- Řídká směs kabel výborně obalí a má lepší tepelnou vodivost než beton.
Bubliny a kaverny kolem kabelu způsobují přehřívání a zkracují životnost. Dbejte na dokonalý kontakt směsi s kabelem.
8Proveďte elektrické zapojení Proudový chránič 30 mA, opletení na pospojení, u velkých ploch stykač. Zapojuje jen osoba s odbornou způsobilostí.
Norma ČSN 33 2000-7-753 odst. 413.1 předepisuje napájecí obvod jištěný proudovým chráničem s rozdílovým proudem nepřesahujícím 30 mA.
- Do vlhkých prostor (koupelny, WC, sušárny) kabel s ochranným opletením připojeným k místnímu doplňujícímu pospojení a k ochrannému vodiči PEN.
- Nejčastěji se kabel napájí přímo přes termostat - příkon a proud nesmí překročit hodnoty výrobce termostatu.
- Větší plochy s vyšším příkonem ovládané jedním termostatem spínejte přes stykač (výstup termostatu ovládá cívku stykače). Zátěž lze rozdělit do více fází.
- Termostat AUBE TH-132AF v tomto zapojení vyžaduje filtr proudového rázu na svorkách cívky stykače.
Zapojení a uvedení do provozu smí provádět pouze osoba s odbornou způsobilostí podle nařízení vlády č. 194/2022 Sb.
9Naběhněte topnou podlahu Nezapínejte naplno hned. Vyčkejte na vyzrání a najeďte podle náběhové křivky.
Přednostně se řiďte pokyny výrobce použité stavební hmoty.
Uložení v betonu
| Fáze | Postup |
|---|---|
| Před spuštěním | Vyčkat na vyzrání betonu - 4 až 6 týdnů (plné vyzrání 28 dní) |
| 1. den | Teplota podlahy shodná s místností, max. 18 °C |
| Další dny | Zvyšovat o 2 °C za den až na 28 °C |
| Tři dny | Udržovat 28 °C |
| Poté | Snižovat o 5 °C za den na počáteční teplotu, pak běžný provoz |
Uložení v samonivelační hmotě a tmelu
Do provozu doporučujeme po 5 dnech od položení finální krytiny.
Nastavení termostatu
Režim „Prostor + limit teploty podlahy" nebo „Podlaha". Maximální teplota podlahy (pokud krytina neuvádí nižší): 27 °C v dlouhodobě obývaných místnostech, 35 °C v krátkodobě obývaných s dlažbou.
