Sady CablePack - Topné kabely s termostatem pro instalaci podlahového topení do anhydritových a betonových podlah
- nejčastěji instalované řešení v novostavbách
- jednoduchý návrh podle tabulky níže
- nejlepší poměr cena/výkon
- doživotní záruka na topný prvek
- doporučená skladba podlahy
Jednoduchý návrh a instalace
1. zvolte vhodný výkon podle typu stavby
| Orientační přehled výkonu dle typu stavby (rozhodující je vždy návrh projektanta) | |
|---|---|
| Plošný výkon | Určení |
| 60 W/m2 | Nízkoenergetické domy blížící se pasivnímu standardu |
| 80 W/m2 | Současné novostavby |
| 100 W/m2 | Starší domy s částečným zateplením |
| 120 W/m2 | Staré domy bez zateplení |
| 160 W/m2 | Koupelny, wellness, bazény |
2. vyberte sadu podle výkonu a plochy vytápěné podlahy
| Typ | Příkon | Sada je určena pro plochu s instalovaným výkonem | Cena s DPH | ||||
|---|---|---|---|---|---|---|---|
| 60 W/m2 | 80 W/m2 | 100 W/m2 | 120 W/m2 | 160 W/m2 | |||
| CP0170-1 | 170 W | 2,7 m2 | 2 m2 | 1,6 m2 | 1,3 m2 | 1,1 m2 | 3 707,00 Kč |
| CP0280-2 | 280 W | 4,7 m2 | 3,5 m2 | 2,8 m2 | 2,3 m2 | 1,8 m2 | 4 046,00 Kč |
| CP0350-3 | 350 W | 5,7 m2 | 4,3 m2 | 3,4 m2 | 2,8 m2 | 2,1 m2 | 4 286,00 Kč |
| CP0450-3 | 450 W | 7,5 m2 | 5,6 m2 | 4,5 m2 | 3,8 m2 | 2,8 m2 | 4 503,00 Kč |
| CP0550-4 | 550 W | 9 m2 | 6,7 m2 | 5,4 m2 | 4,5 m2 | 3,4 m2 | 4 747,00 Kč |
| CP0640-5 | 640 W | 10,7 m2 | 8,1 m2 | 6,4 m2 | 5,4 m2 | 4 m2 | 5 073,00 Kč |
| CP0720-5 | 720 W | 12 m2 | 9 m2 | 7,2 m2 | 6 m2 | 4,5 m2 | 5 296,00 Kč |
| CP0800-6 | 800 W | 13,2 m2 | 9,9 m2 | 7,9 m2 | 6,6 m2 | 4,9 m2 | 5 484,00 Kč |
| CP0870-6 | 870 W | 14,7 m2 | 11 m2 | 8,8 m2 | 7,3 m2 | 5,5 m2 | 5 761,00 Kč |
| CP0960-7 | 960 W | 16,7 m2 | 12,5 m2 | 10 m2 | 8,3 m2 | 6,3 m2 | 5 968,00 Kč |
| CP1100-8 | 1100 W | 17,8 m2 | 13,4 m2 | 10,7 m2 | 8,9 m2 | 6,7 m2 | 6 179,00 Kč |
| CP1280-9 | 1280 W | 21,6 m2 | 16,2 m2 | 13 m2 | 10,8 m2 | 8,1 m2 | 6 931,00 Kč |
| CP1600-11 | 1600 W | 26,3 m2 | 19,7 m2 | 15,8 m2 | 13,2 m2 | 9,9 m2 | 7 853,00 Kč |
| CP1900-13 | 1900 W | 31,6 m2 | 23,7 m2 | 19 m2 | 15,8 m2 | 11,9 m2 | 8 395,00 Kč |
| CP2500-16 | 2500 W | 39,1 m2 | 29,3 m2 | 23,5 m2 | 19,6 m2 | 14,7 m2 | 9 996,00 Kč |
| CP3000-19 | 3000 W | 46,3 m2 | 34,7 m2 | 27,8 m2 | 23,2 m2 | 17,4 m2 | 11 934,00 Kč |
Přeškrtnuté hodnoty překračují doporučenou dilatační plochu.
Při překročení doporučené plochy se zvyšuje riziko poškození desky. U těchto ploch není proto poskytována prodloužena záruka. Při instalaci na větší plochy je nutné rozdělení na více dilatačních částí.

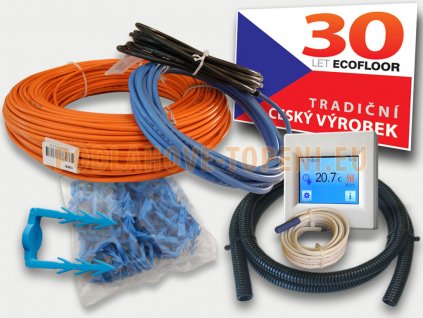

Sada CablePack obsahuje tyto komponenty:
- topný kabel pro užití v instalacích s vysokým mechanickým namáháním (třídy M2 dle IEC 60800:2009 čl. 4); jednožilové jádro ze slaněné rezistence, vnitřní izolace ze síťovaného polyetylenu, plné ochranné opletení z hliníkové pásky a měděných pocínovaných drátků a PVC plášť
- programovatelný dotykový termostat FENIX TFT s podlahovým čidlem
- ochranná trubice pro instalaci podlahového čidla o vnitřním průměru 8,5 mm
- příchytky topného kabelu určené pro ruční montáž
- tabulka pro určení výkonu, rozteče topného kabelu a topné plochy
- štítek do rozvaděče se zákazem vrtání do konstrukce podlahy a zákazem zakrývání podlahy předměty bez mezery alespoň 4cm
- návod na instalaci
- záruční list (registrace doživotní záruky na topný kabel)
