Sada CablePack CP0640-5 pro instalaci do anhydritových a betonových podlah
Kód: CP0640-5Související produkty
Detailní popis produktu

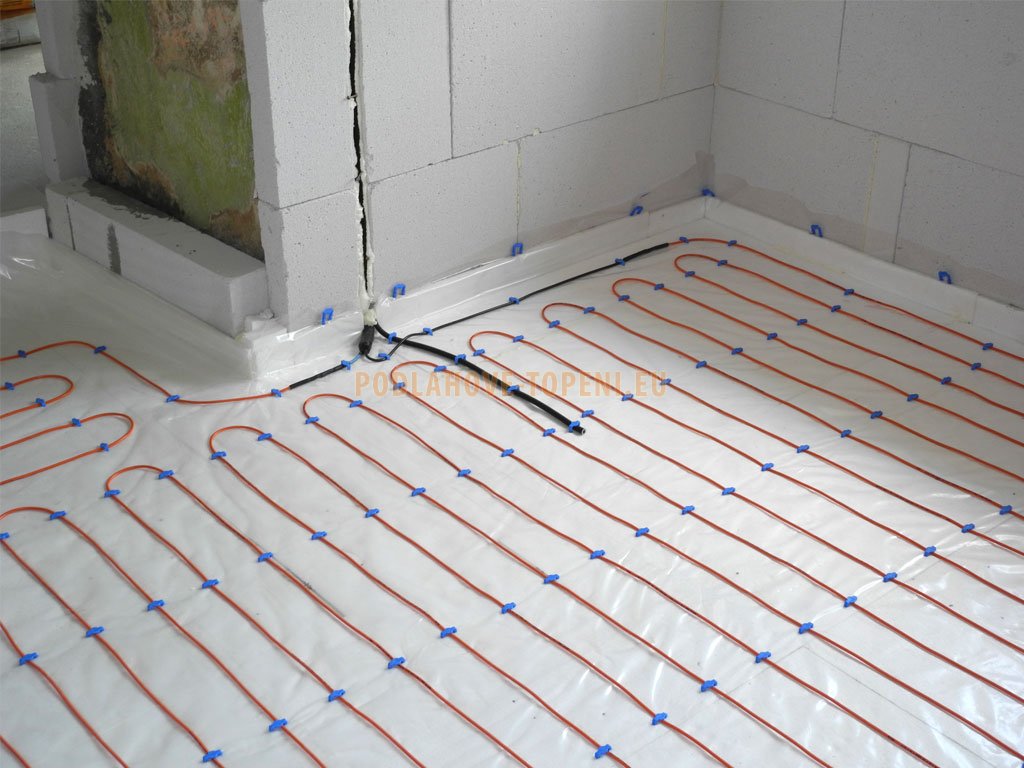

Sada CablePack pro instalaci podlahového topení do anhydritových a betonových podlah s jednožilovým topným kabelem, dotykovým termostatem a příslušenstvím.
Sada CablePack obsahuje tyto komponenty:
- topný kabel pro užití v instalacích s vysokým mechanickým namáháním (třídy M2 dle IEC 60800:2009 čl. 4); jednožilové jádro ze slaněné rezistence, vnitřní izolace ze síťovaného polyetylenu, plné ochranné opletení z hliníkové pásky a měděných pocínovaných drátků a PVC plášť
- programovatelný dotykový termostat FENIX TFT s podlahovým čidlem
- ochranná trubice pro instalaci podlahového čidla o vnitřním průměru 8,5 mm
- příchytky topného kabelu určené pro ruční montáž
- tabulka pro určení výkonu, rozteče topného kabelu a topné plochy
- štítek do rozvaděče se zákazem vrtání do konstrukce podlahy a zákazem zakrývání podlahy předměty bez mezery alespoň 4cm
- návod na instalaci
- záruční list (registrace doživotní záruky na topný kabel)
Typ | Příkon | Sada je určena pro plochu s instalovaným výkonem | ||||
---|---|---|---|---|---|---|
60 W/m2 | 80 W/m2 | 100 W/m2 | 120 W/m2 | 160 W/m2 | ||
CP0640-5 | 640 W | 10,7 m2 | 8,1 m2 | 6,4 m2 | 5,4 m2 | 4 m2 |
Orientační přehled výkonu dle typu stavby (rozhodující je vždy návrh projektanta) | |
---|---|
Plošný výkon | Určení |
60 W/m2 | Nízkoenergetické domy blížící se pasivnímu standardu |
80 W/m2 | Současné novostavby |
100 W/m2 | Starší domy s částečným zateplením |
120 W/m2 | Staré domy bez zateplení |
160 W/m2 | Koupelny, wellness, bazény |
Další dostupné výkonové varianty:
•170W •280W •350W •450W •550W •640W •720W •800W •870W
•960W •1100W •1280W •1600W •1900W •2500W •3000W
Doplňkové parametry
Kategorie: | Sady CablePack - Topné kabely s termostatem pro instalaci podlahového topení do anhydritových a betonových podlah |
---|---|
Záruka: | doživotní na topný kabel po registraci, termostat 2 roky |
Při výkonu 80W/m2: | 8,1m² |
Druh kabelu: | jednožilový ze slaněné rezistence a ochranným opletením |
Příkon topného kabelu: | 640 W |
Délka kabelu: | 64,4 m - aktivní topná délka |
Měrný výkon: | 10 W/m |
Napájecí napětí: | 230 V |
Průměr kabelu: | 4,8 mm (±0,3 mm) |
Ochranné opletení: | ano - celoplošné |
Mechanická klasifikace: | M2 – odolnost při instalacích s vysokým mechanickým namáháním |
Délka studených konců: | 2 x 5 m |
Krytí topného kabelu: | IP 67 |
Minimální poloměr ohybu kabelu: | 3 cm |
Odolnost proti UV záření: | bez UV ochrany |
Délka ochranné trubice: | 2 m |
Počet příchytek kabelu: | 5 x 50 ks |
